SMA-BJW-1.5A

SMAコネクタ

SMA-BJW-1.5A

9824
SMA-BJW-1.5A
SMA-BJW-1.5A
50Ω
バルクヘッドジャック
1.5D-QEV
在庫品
防水
RoHS2
在庫お問い合わせください
単価お問い合わせください
表紙付仕様書/RoHS証明書/CADデータ など

概要

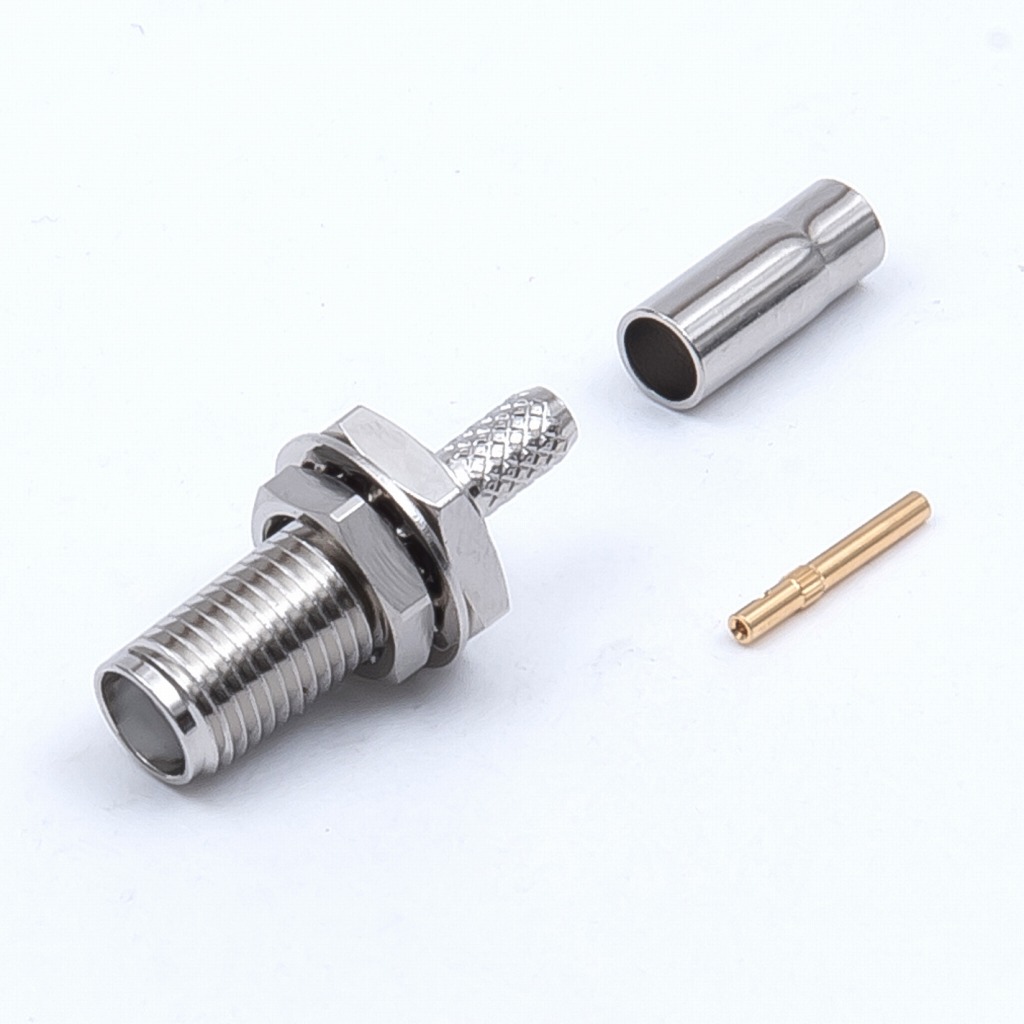

1.5D-QEVケーブルに適合するSMAバルクヘッドジャックです。取付可能なパネルの厚さは1.0~3.0mm。Oリング付きのため、パネル取付時にSMA嵌合内部は防水仕様となります(ケーブル接続側は非防水)。コンタクトの回転止め機構付きとなっており、加工の際に注意が必要となります。取付仕様書をご確認ください。取付加工には圧着工具TA-17が必要です。全角:SMA-BJW-1.5A

質量:約4.12g

仕様

嵌合部形状ジャック
特性インピーダンス50Ω
定格電圧AC 335V
使用周波数範囲6GHz
絶縁抵抗DC 500Vにて5000MΩ以上
耐電圧AC 750V 1分間
接触抵抗3mΩ以下
電圧定在波比1.2以下(0.02~6GHz)
使用温度範囲-40~+85℃
圧着工具TA-17

材質/表面処理/結線方式

中心コンタクトベリリウム銅/金めっき/ハンダ付け
外部コンタクト黄銅/ニッケルめっき/圧着
