SMA-BJ-1.5A

SMAコネクタ

SMA-BJ-1.5A

9334
SMA-BJ-1.5A
SMA-BJ-1.5A
50Ω
バルクヘッドジャック
1.5D-2V,1.5D-QEV,EM-1.5D-2E
在庫品
RoHS2
在庫お問い合わせください
単価お問い合わせください
表紙付仕様書/RoHS証明書/CADデータ など

概要

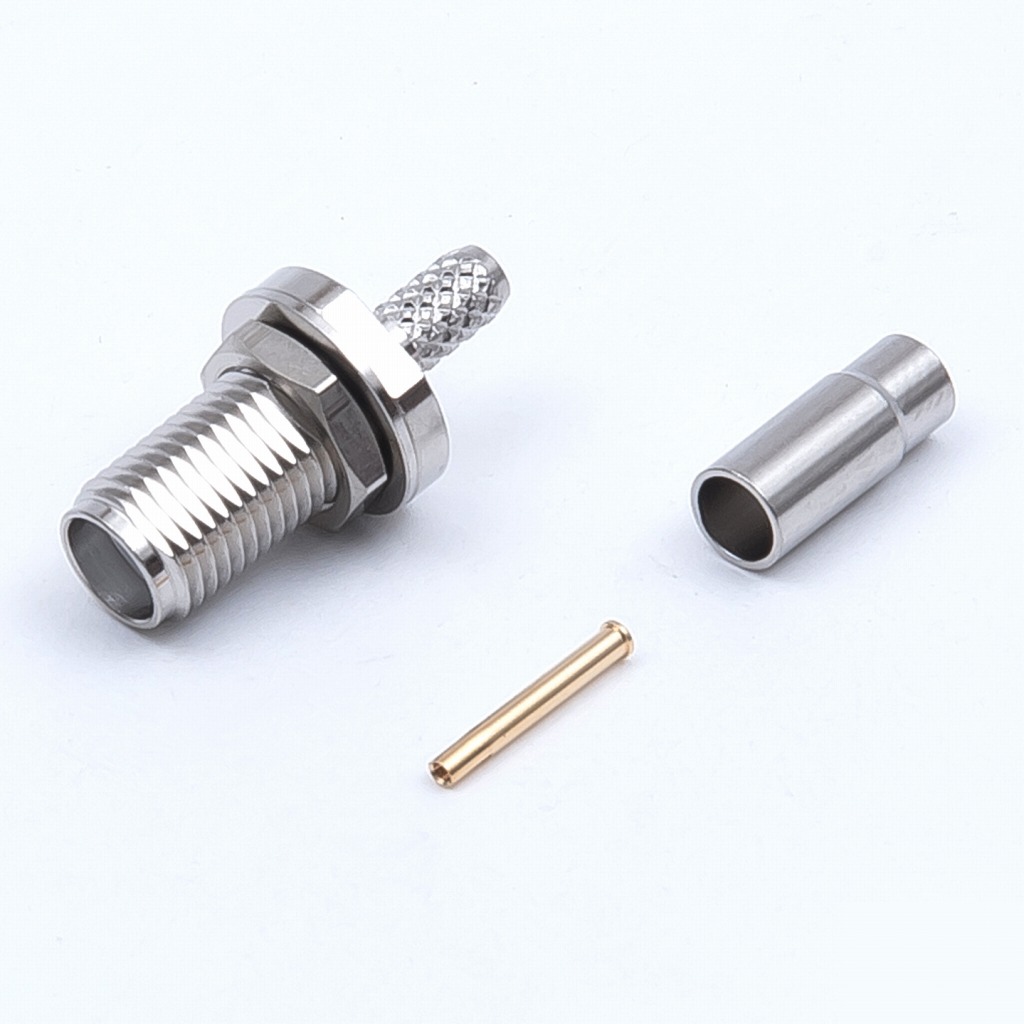

1.5D-2V、1.5D-QEV、EM-1.5D-2Eケーブルに適合するSMAバルクヘッドジャックです。取付可能なパネルの厚さは0.6~3.0mm。中心コンタクトは半田タイプ、本体は圧着タイプになります。取付加工には圧着工具TA-17が必要です。全角:SMA-BJ-1.5A

質量:約3.8g

仕様

嵌合部形状ジャック
特性インピーダンス50Ω
使用周波数範囲3GHz
絶縁抵抗DC 500Vにて5000MΩ以上
耐電圧AC 750V 1分間
接触抵抗3mΩ以下
電圧定在波比1.2以下(0.05~3GHz)
使用温度範囲-40~+85℃
圧着工具TA-17

材質/表面処理/結線方式

中心コンタクトベリリウム銅/金めっき/ハンダ付け
外部コンタクト黄銅/ニッケルめっき/圧着
