SMA-LP-316X(Au)
SMAコネクタ
SMA-LP-316X(Au)
9340
50Ω
L曲がりプラグ
RG-174/U,RG-188A/U,RG-316/U
在庫品
RoHS2
| 在庫 | お問い合わせください |
|---|
| 単価 | お問い合わせください |
|---|
表紙付仕様書/RoHS/非該当証明書/CADデータ
各種ダウンロード
各種ダウンロード
概要

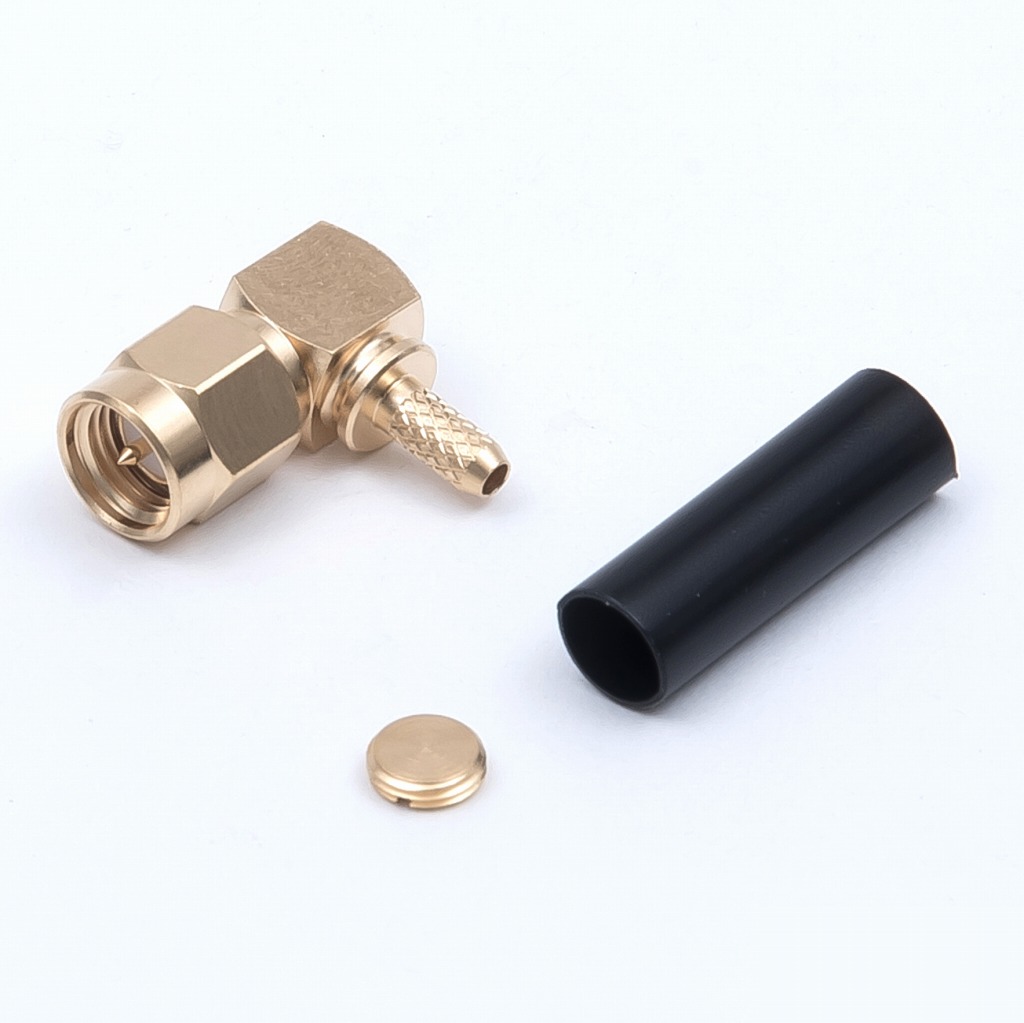

RG-174/U、RG-188A/U、RG-316/Uケーブルに適合するSMA L曲がり（L字,ライトアングル）プラグです。本体はステンレスに金メッキ。本体が圧着タイプのため、加工がしやすく、安価になっております。中心コンタクトは半田タイプ。取付加工には圧着工具TA-16が必要です。また、SMAP用ポジショナーの使用を推奨します。全角：ＳＭＡ－ＬＰ－３１６Ｘ（Ａｕ）質量：約4.94gＴＡ－１６
仕様
| 嵌合部形状 | プラグ |
|---|
| 特性インピーダンス | 50Ω |
|---|
| 定格電圧 | AC 250V |
|---|
| 使用周波数範囲 | 12.4GHz |
|---|
| 絶縁抵抗 | DC 500Vにて5000MΩ以上 |
|---|
| 耐電圧 | AC 750V 1分間 |
|---|
| 接触抵抗 | 3mΩ以下 |
|---|
| 電圧定在波比 | 1.15+0.2F（100MHz～3GHz）（F：GHz） |
|---|
| 使用温度範囲 | -40～+85℃ |
|---|
| 圧着工具 | TA-16 |
|---|
材質／表面処理／結線方式
| 中心コンタクト | 黄銅／金めっき／ハンダ付け |
|---|
| 外部コンタクト | ステンレス／金めっき／圧着 |
|---|
