SMA-LP-3A
SMAコネクタ
SMA-LP-3A
9649
50Ω
L曲がりプラグ
3D-2V,EM-3D-2E
在庫品
RoHS2
| 在庫 | お問い合わせください |
|---|
| 単価 | お問い合わせください |
|---|
表紙付仕様書/RoHS証明書/CADデータ など
各種ダウンロード
各種ダウンロード
概要

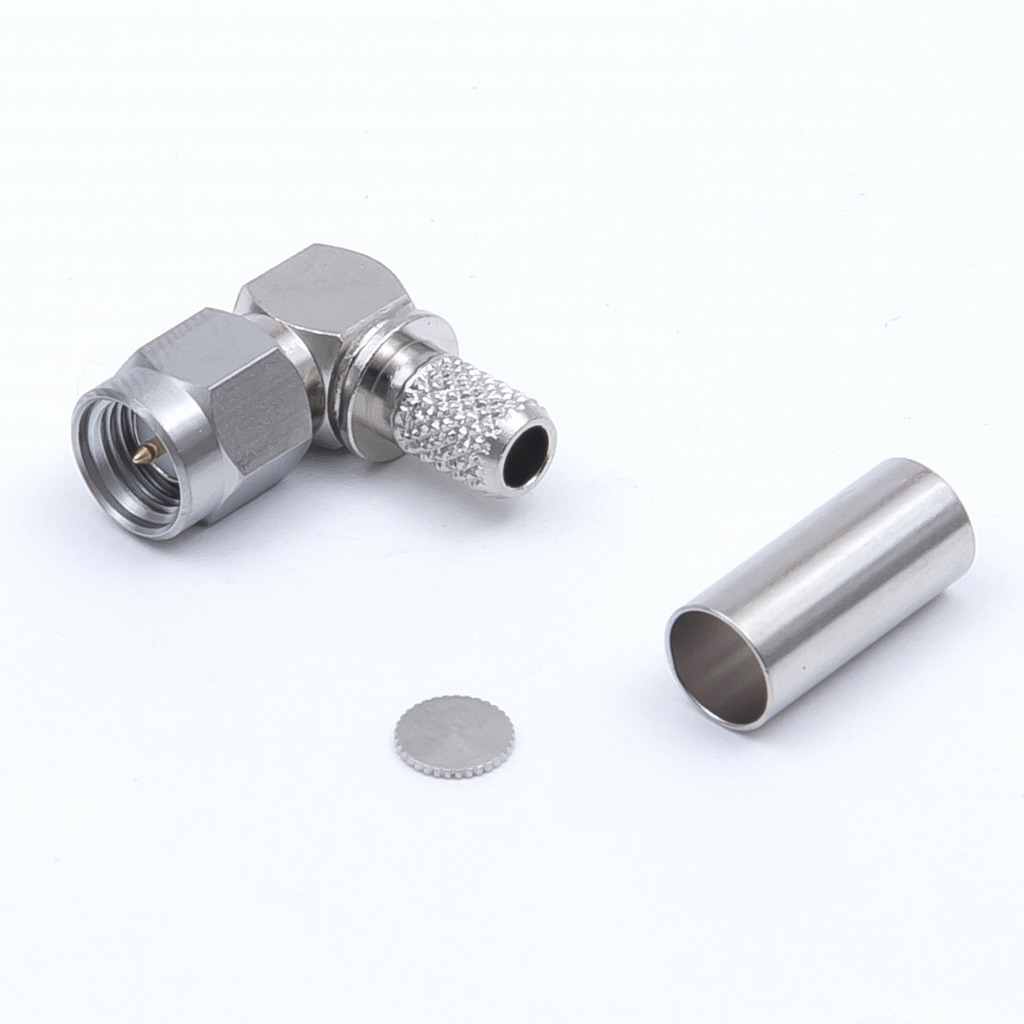

3D-2V、EM-3D-2Eケーブルに適合するSMA L曲がり（L字,ライトアングル）プラグです。本体が圧着タイプのため、加工がしやすく、安価になっております。中心コンタクトは半田タイプ。取付加工には圧着工具TA-34、またはTA-35が必要です。また、SMAP用ポジショナーの使用を推奨します。現在庫無くなり次第、仕様変更予定です。詳細はお知らせ参照ください。全角：ＳＭＡ－ＬＰ－３Ａ質量：約6.05gＴＡ－３４，ＴＡ－３５
仕様
| 嵌合部形状 | プラグ |
|---|
| 特性インピーダンス | 50Ω |
|---|
| 定格電圧 | AC 500V |
|---|
| 使用周波数範囲 | 3GHz |
|---|
| 絶縁抵抗 | DC 500Vにて5000MΩ以上 |
|---|
| 耐電圧 | AC 1000V 1分間 |
|---|
| 接触抵抗 | 3mΩ以下 |
|---|
| 電圧定在波比 | 1.25以下（0.5～3GHz） |
|---|
| 使用温度範囲 | -40～+85℃ |
|---|
| 圧着工具 | TA-34,TA-35 |
|---|
材質／表面処理／結線方式
| 中心コンタクト | 黄銅／金めっき／ハンダ付け |
|---|
| 外部コンタクト | 黄銅／ニッケルめっき／圧着 |
|---|
