SMAP-405S(Au)

SMAコネクタ

SMAP-405S(Au)

9309
SMAP-405S(Au)
SMAP-405S(Au)
50Ω
ストレートプラグ
0.085Semi-Rigid,RG-405/U
在庫品
RoHS2
在庫お問い合わせください
単価お問い合わせください
表紙付仕様書/RoHS証明書/CADデータ など

概要

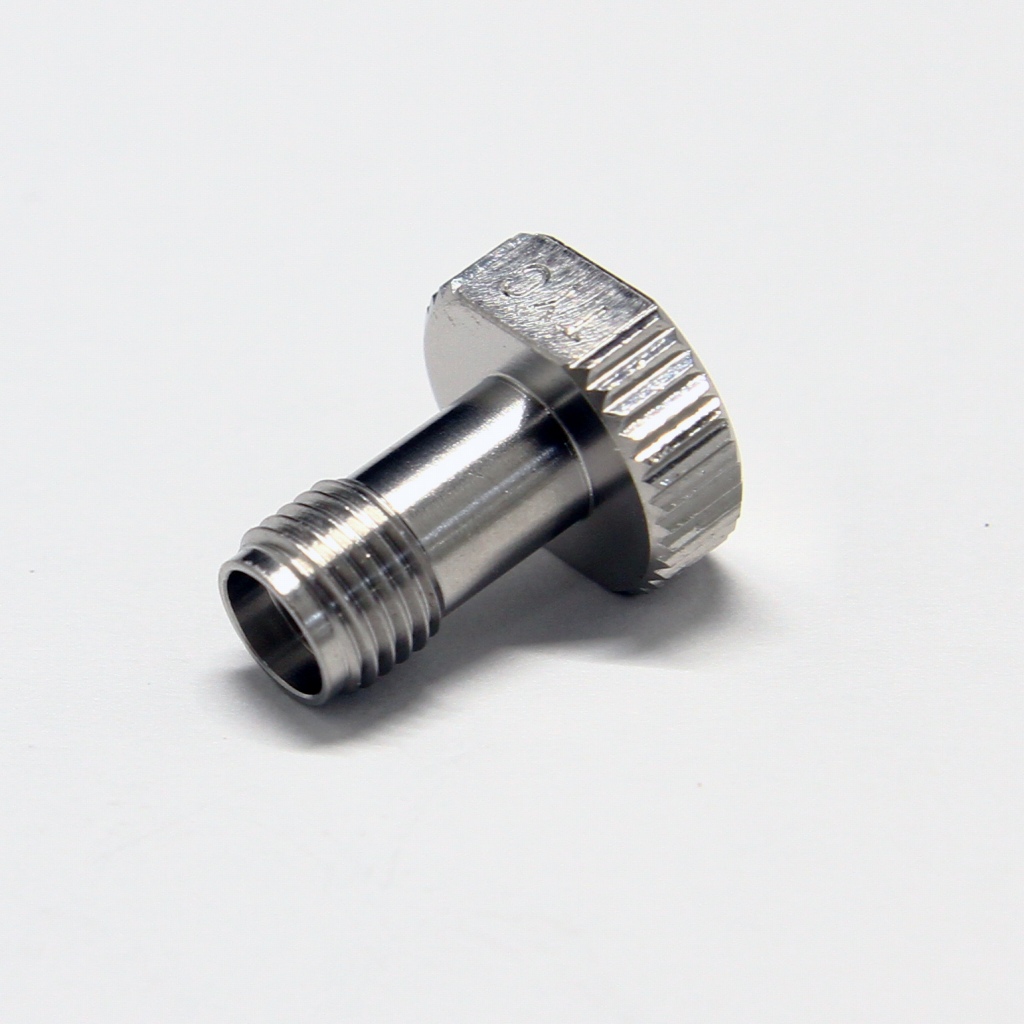

セミリジットケーブル用SMAストレートプラグです。0.085Semi-Rigid、RG-405/Uケーブルに適合します。本体はステンレスに金メッキとなっており、SMAP-085Sと比べ特性は良くなっております。取付加工にはSMAP用ポジショナーの使用を推奨します。全角:SMAP-405S(Au)

質量:約2.34g

仕様

嵌合部形状プラグ
特性インピーダンス50Ω
定格電圧AC 250V
使用周波数範囲18GHz
絶縁抵抗DC 500Vにて5000MΩ以上
耐電圧AC 750V 1分間
接触抵抗4mΩ以下
電圧定在波比1.3以下(DC~18GHz)
使用温度範囲-40~+85℃

材質/表面処理/結線方式

中心コンタクト黄銅/金めっき/ハンダ付け
外部コンタクトステンレス/金めっき/ハンダ付け
