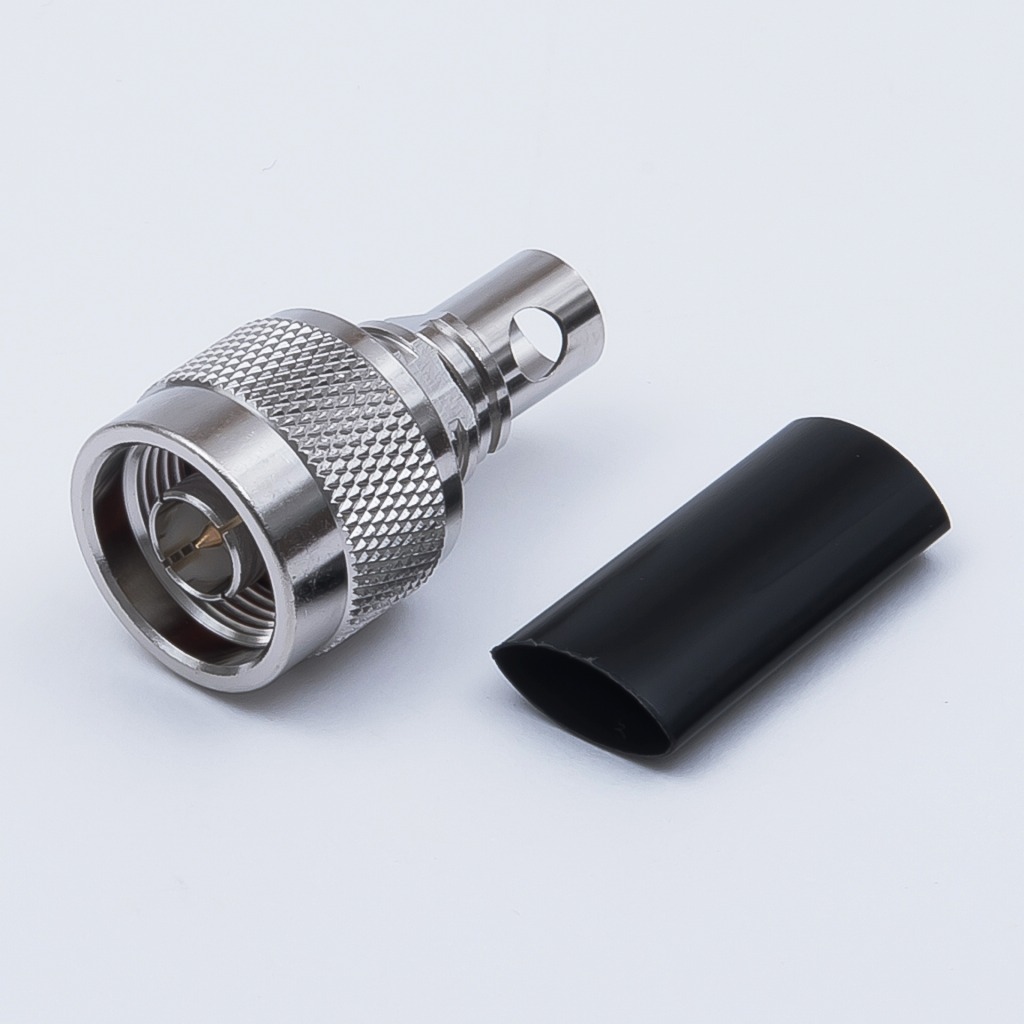

NP-5X
Nコネクタ
NP-5X
5072
50Ω
ストレートプラグ
５D-2V,５D-FB,５D-SFA,EM-５D-2E,５D-FB-LITE,５D-SFA-LITE
在庫品
RoHS2
| 在庫 | お問い合わせください |
|---|
| 単価 | お問い合わせください |
|---|
表紙付仕様書/RoHS証明書/CADデータ など
各種ダウンロード
各種ダウンロード
概要
5D-2V、5D-FB、5D-SFA、EM-5D-2E、5D-FB-LITE、5D-SFA-LITEケーブルに適合するN型ストレートプラグです。NP-H-5DFBより適合ケーブルが多様で、部品が少なく加工が簡単なうえ、接続部の堅牢性がより高くなっております。中心コンタクトは半田タイプ、本体は半田＋締付タイプです。脱着半田タイプとなっており、シェルの取り外しが可能です。受注生産にて、六角ナット（HEX20）への変更も可能ですのでご相談ください。全角：ＮＰ－５Ｘ
仕様
| 嵌合部形状 | プラグ |
|---|
| 特性インピーダンス | 50Ω |
|---|
| 定格電圧 | AC 500V |
|---|
| 絶縁抵抗 | DC 500Vにて1000MΩ以上 |
|---|
| 耐電圧 | AC 1000V 1分間 |
|---|
| 接触抵抗 | 3mΩ以下 |
|---|
| 使用温度範囲 | -40～+85℃ |
|---|
材質／表面処理／結線方式
| 中心コンタクト | 黄銅／金めっき／ハンダ付け |
|---|
| 外部コンタクト | 黄銅／ニッケルめっき／ハンダ付け+締め付け |
|---|
