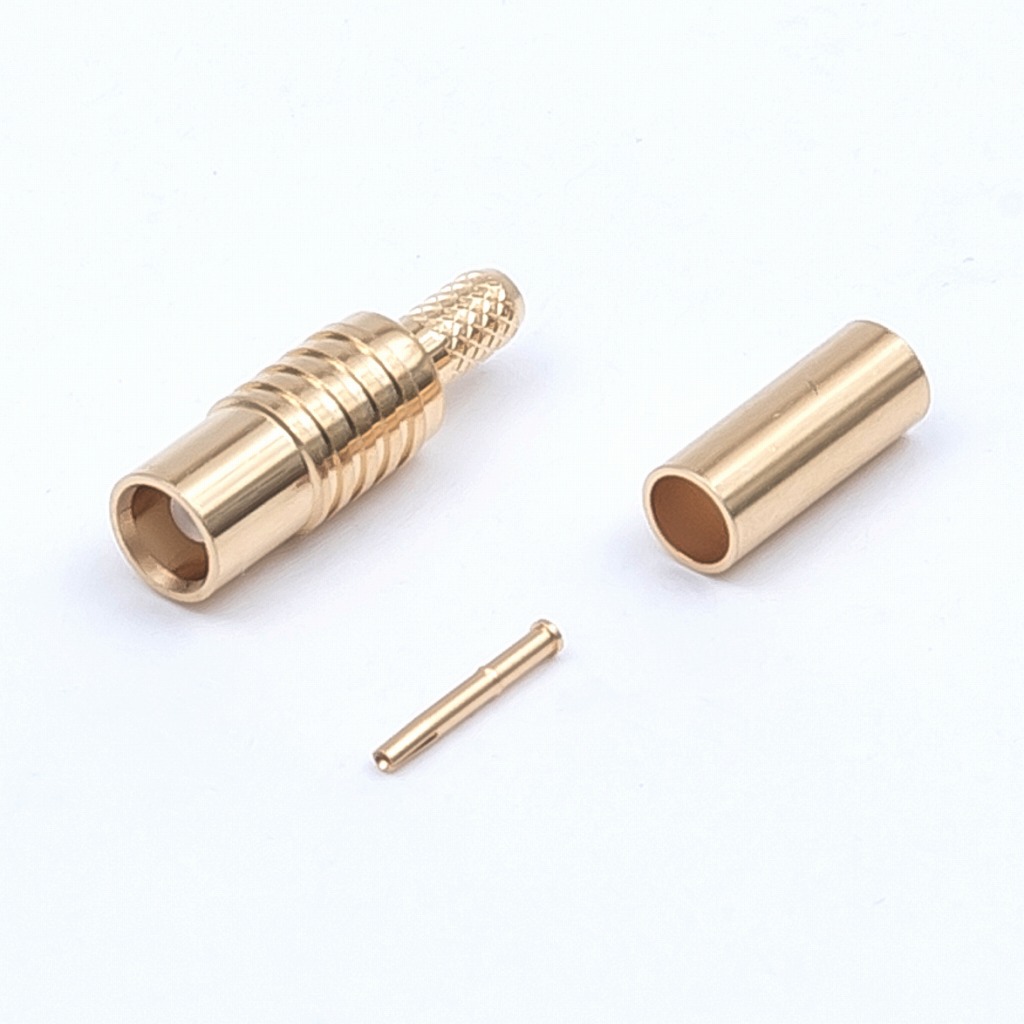

MCX-J-316

MCXコネクタ

MCX-J-316

7516
MCX-J-316
MCX-J-316
50Ω
ストレートジャック
RG-316/U,RG-174/U
在庫品
RoHS2
在庫お問い合わせください
単価お問い合わせください
表紙付仕様書/RoHS証明書/CADデータ など

概要

RG-316/U、RG-174/Uケーブルに適合するMCX型ストレートジャックです。嵌合部は50Ω仕様になります。本体が圧着タイプのため、加工がしやすく、安価になっております。中心コンタクトは半田タイプ。取付加工には圧着工具TA-16、またはTA-17が必要です。全角:MCX-J-316

仕様

嵌合部形状ジャック
特性インピーダンス50Ω
使用周波数範囲6GHz
絶縁抵抗DC 500Vにて1000MΩ以上
耐電圧DC 1000V 1分間
接触抵抗5mΩ以下
電圧定在波比1.3以下(DC~3GHz)、1.5以下(DC~6GHz)
使用温度範囲-40~+85℃
圧着工具TA-16,TA-17

材質/表面処理/結線方式

中心コンタクトベリリウム銅/金めっき/ハンダ付け
外部コンタクト黄銅/金めっき/圧着
