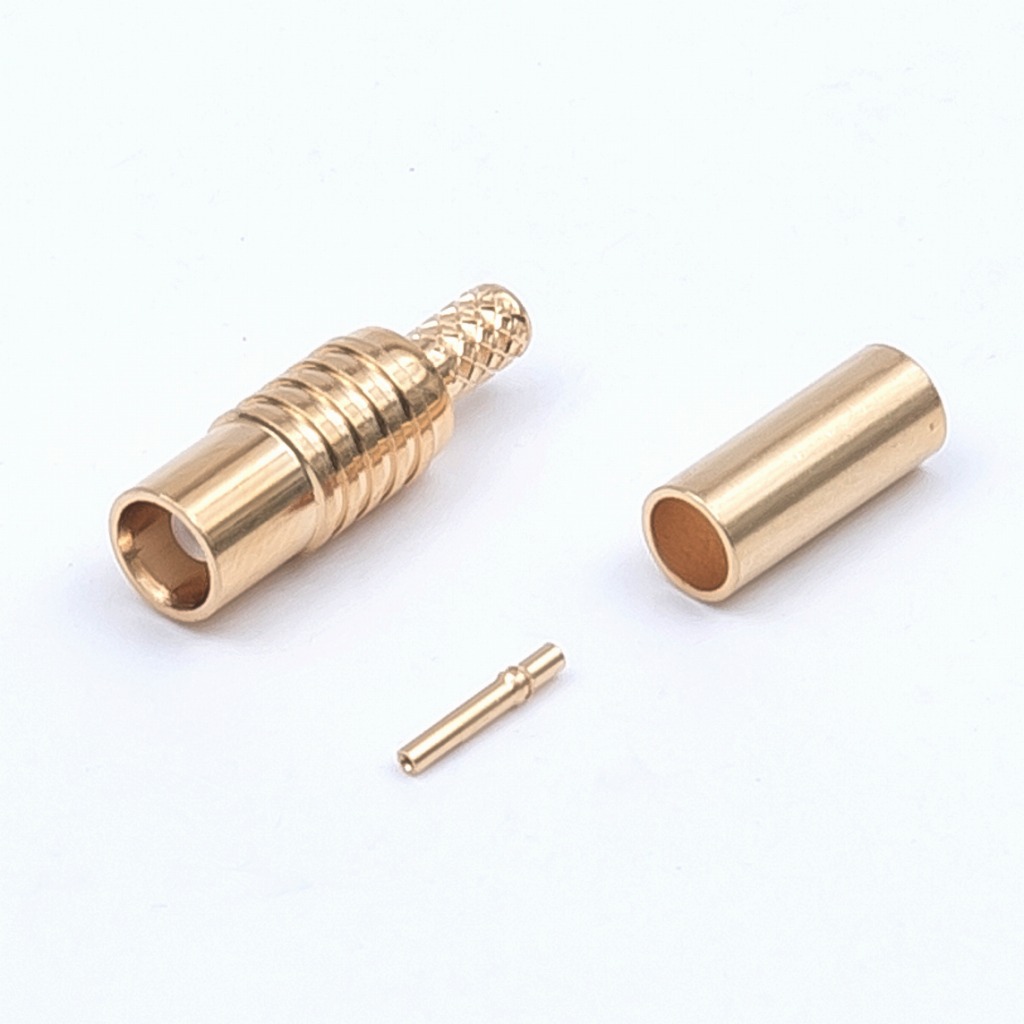

MCX-J-1.5D

MCX形コネクター

MCX-J-1.5D

概要

小型プッシュオンタイプで、SMB コネクターよりさらに小型で省スペースの実装が可能です。通信システムやGPS、医療機器、車載アンテナなどに使用されます。嵌合部は50Ω仕様のコネクターになります。

仕様

嵌合部形状ジャック
特性インピーダンス50Ω
使用周波数範囲6GHz
絶縁抵抗DC 500Vにて1000MΩ以上
耐電圧DC 1000V 1分間
接触抵抗5mΩ以下
電圧定在波比1.4以下(DC~3GHz)、1.5以下(DC~6GHz)
使用温度範囲-40~+85℃

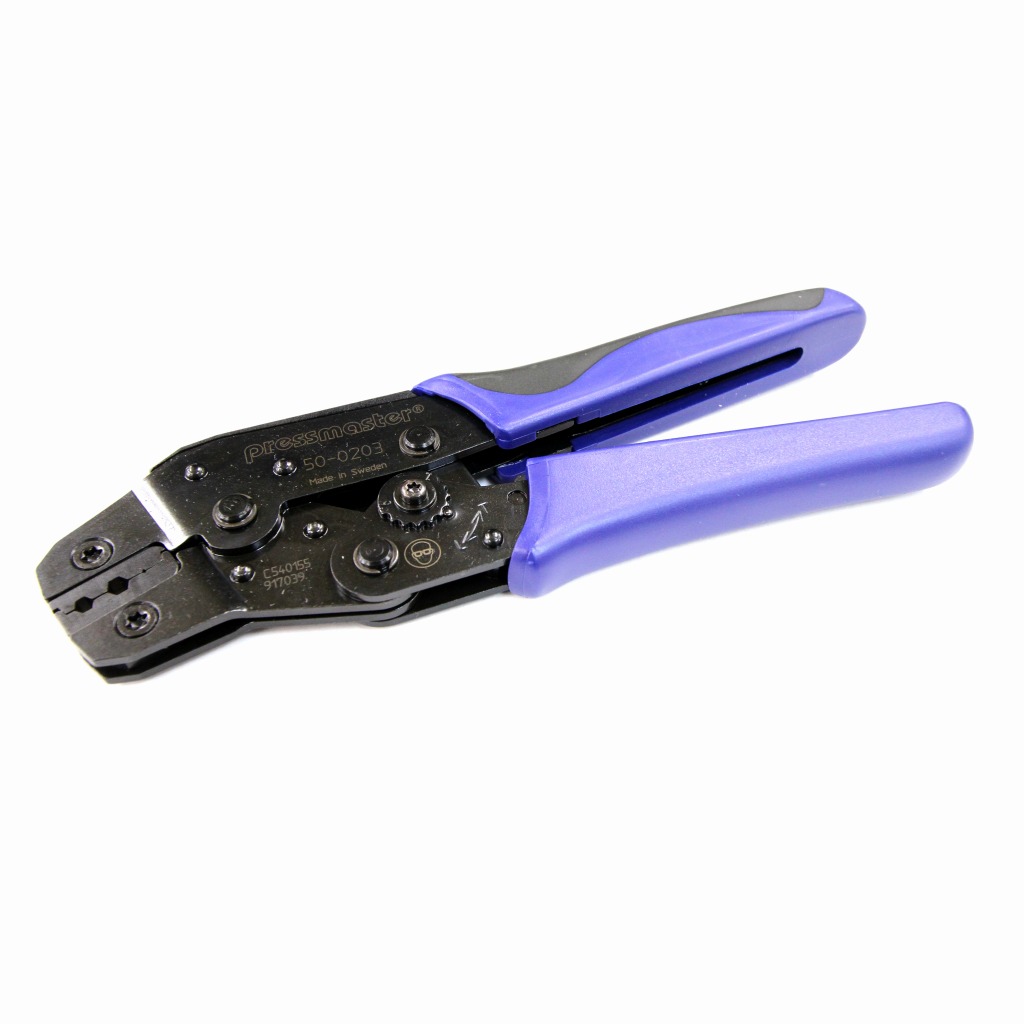

圧着工具TA-16・TA-17

材質/表面処理/結線方式

中心コンタクトベリリウム銅/金めっき/ハンダ付け
外部コンタクト黄銅/金めっき/圧着
