H・BNC型コネクタ

概要

1.5C-QEVケーブルに適合するH･BNC型ストレートプラグです。3G-SDI対応となっております。嵌合部は75Ω仕様。HD-BNC75Ω型と互換性があります。本体が圧着タイプのため、加工がしやすく、安価になっております。中心コンタクトは半田タイプ。取付加工には圧着工具TA-17が必要です。

概要

3G-SDI対応のH･BNC型中継用アダプタです。バルクヘッドタイプとなっております。嵌合部は75Ω仕様。HD-BNC75Ω型と互換性があります。ジャック－ジャック型です。

概要

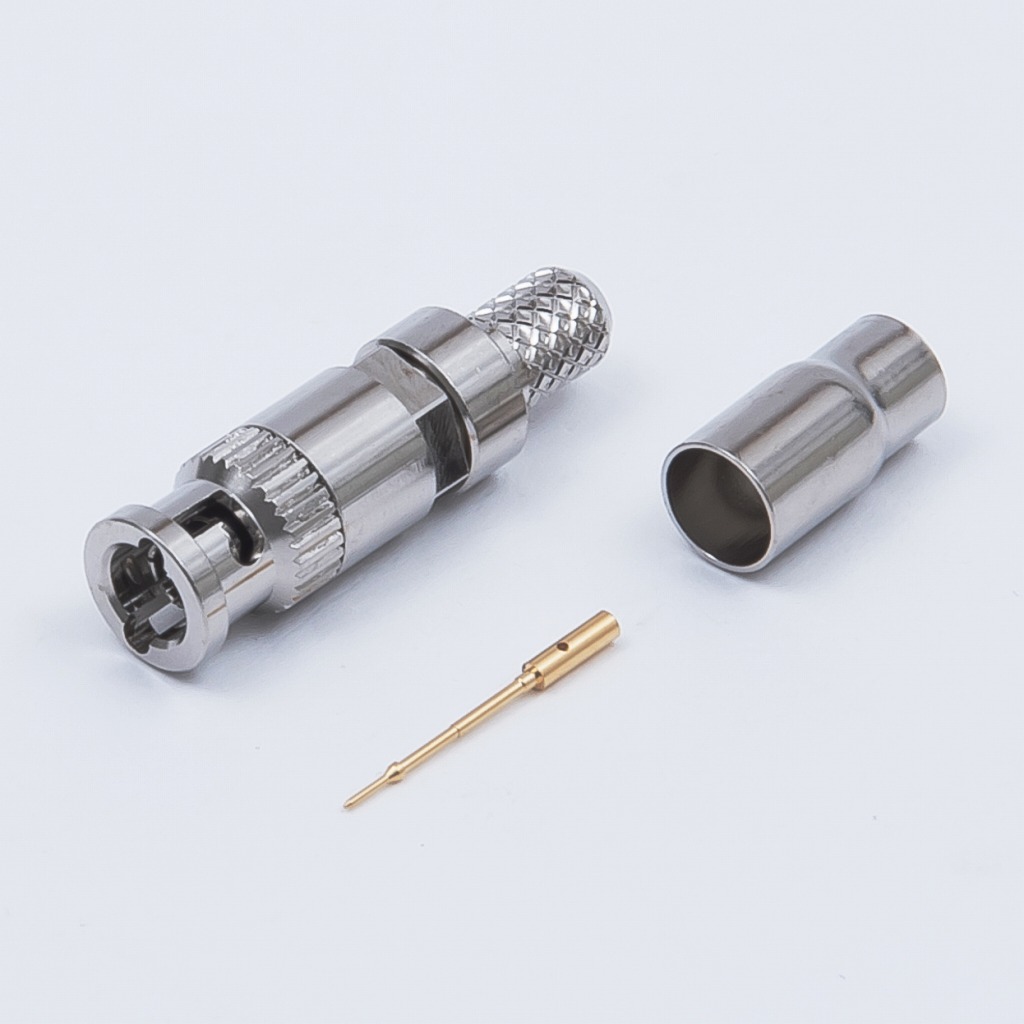

TCX-2.8CHDケーブルに適合するH･BNC型ストレートプラグです。12G-SDI対応となっております。嵌合部は75Ω仕様。HD-BNC75Ω型と互換性があります。本体が圧着タイプのため、加工がしやすく、安価になっております。中心コンタクトは半田タイプ。取付加工には圧着工具TA-34、またはTA-35が必要です。

概要

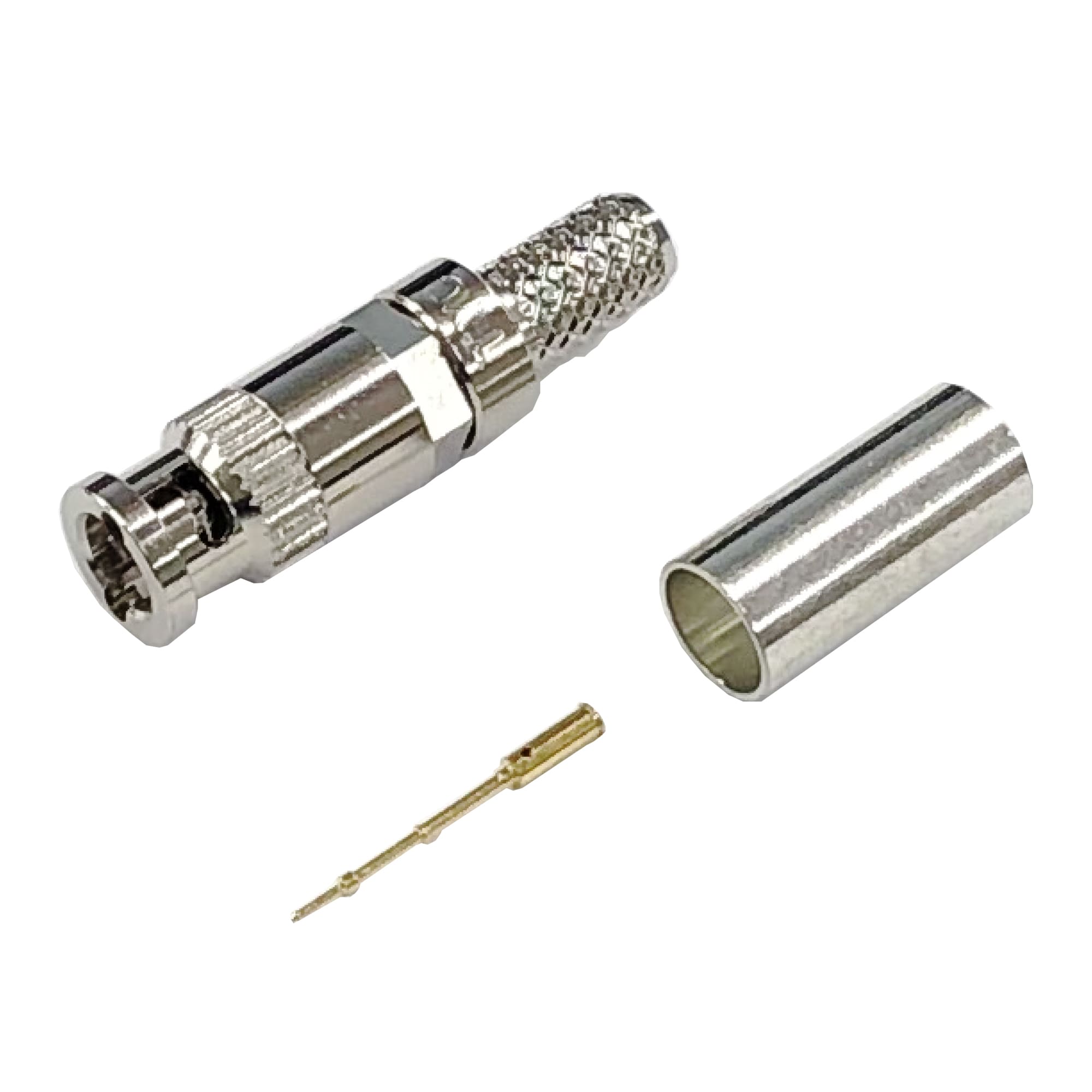

L-3.3CUHD、TCX-3CUHDケーブルに適合するH･BNC型ストレートプラグです。12G-SDI対応となっております。嵌合部は75Ω仕様。HD-BNC75Ω型と互換性があります。本体が圧着タイプのため、加工がしやすく、安価になっております。中心コンタクトは半田タイプ。取付加工には圧着工具TCD-D253Fが必要です。

概要

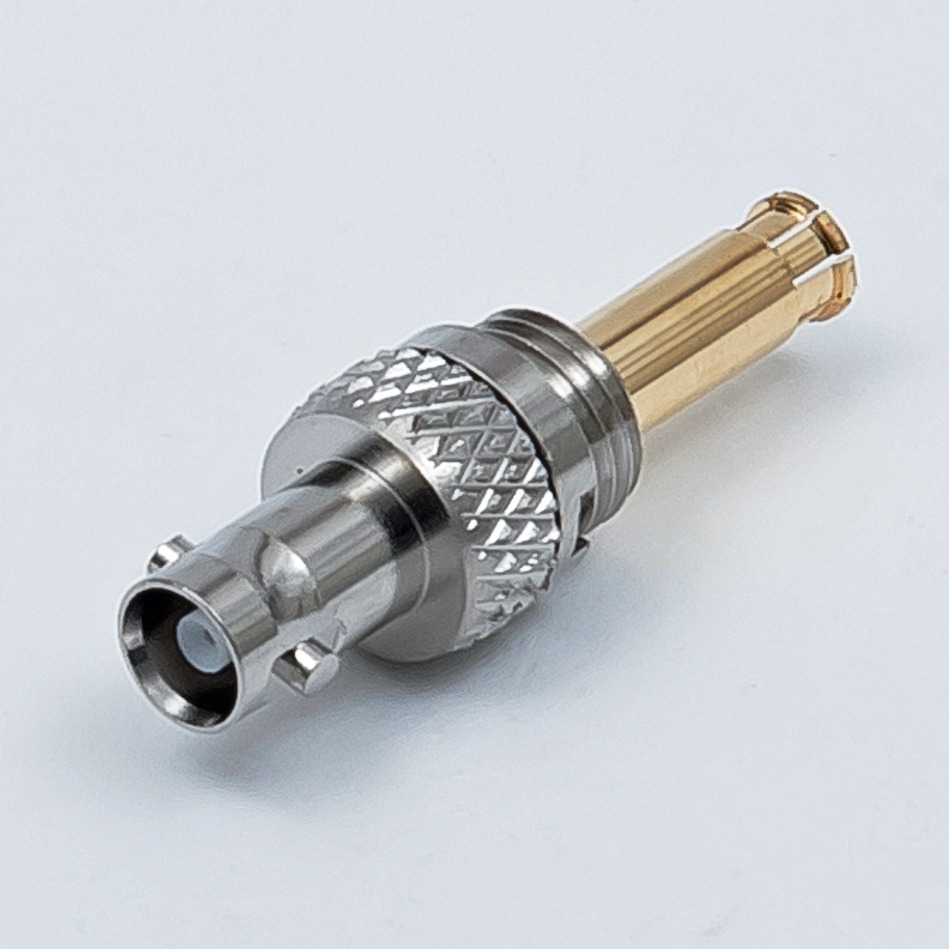

12G-SDI対応のH･BNC型中継用アダプタです。バルクヘッドタイプとなっております。嵌合部は75Ω仕様。HD-BNC75Ω型と互換性があります。プラグ－ジャック型です。バイオネットロックではなく、単純な差し込み式なので、主に検査等に使用します。

概要

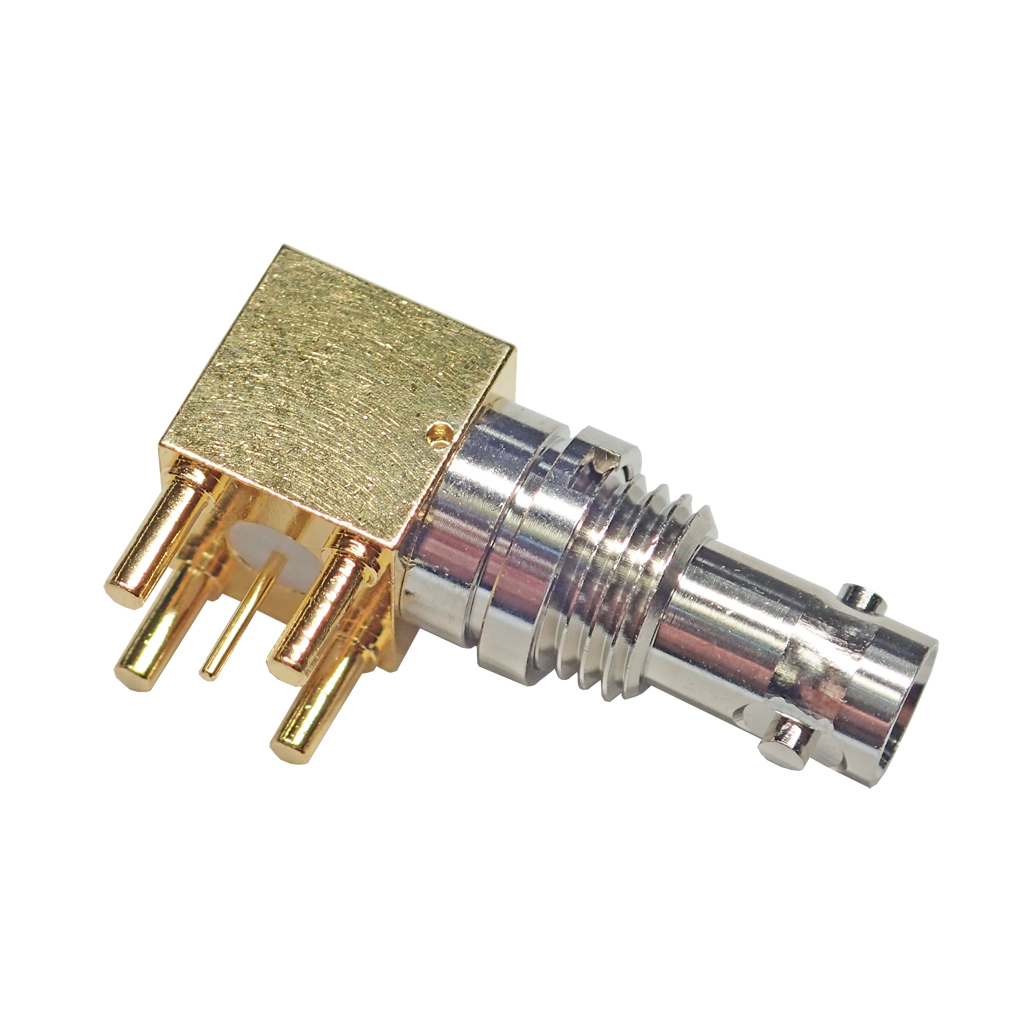

12G-SDI対応のH･BNC型プリント基板用レセプタクルです。本体は黄銅に金メッキ、嵌合部はニッケルメッキ。L曲がり（L字,ライトアングル）タイプになっております。嵌合部は75Ω仕様。HD-BNC75Ω型と互換性があります。取付可能なパネルの厚さは1.5～3.0ｍｍ。

概要

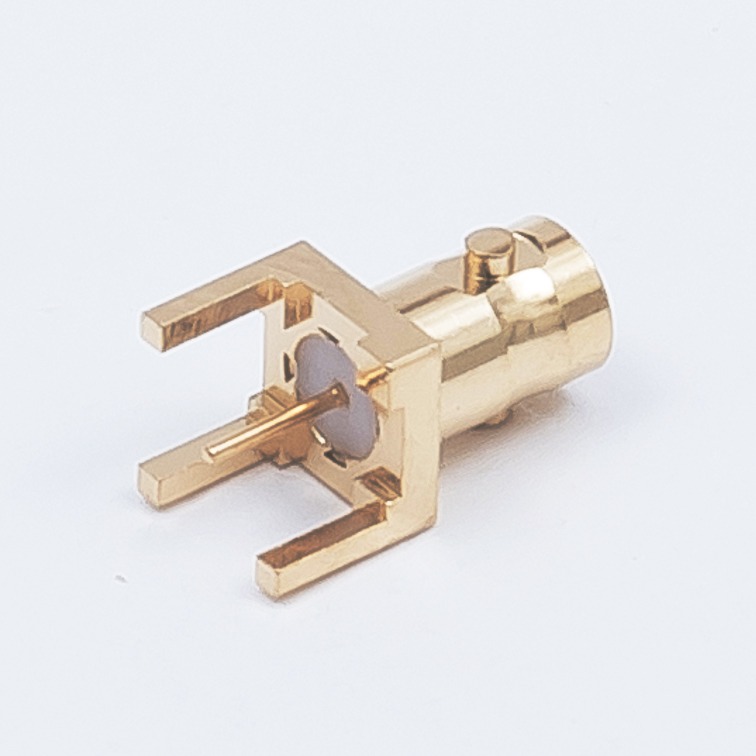

12G-SDI対応のH･BNC型プリント基板用レセプタクルです。本体は黄銅に金メッキ。ストレートタイプとなっております。嵌合部は75Ω仕様。HD-BNC75Ω型と互換性があります。

概要

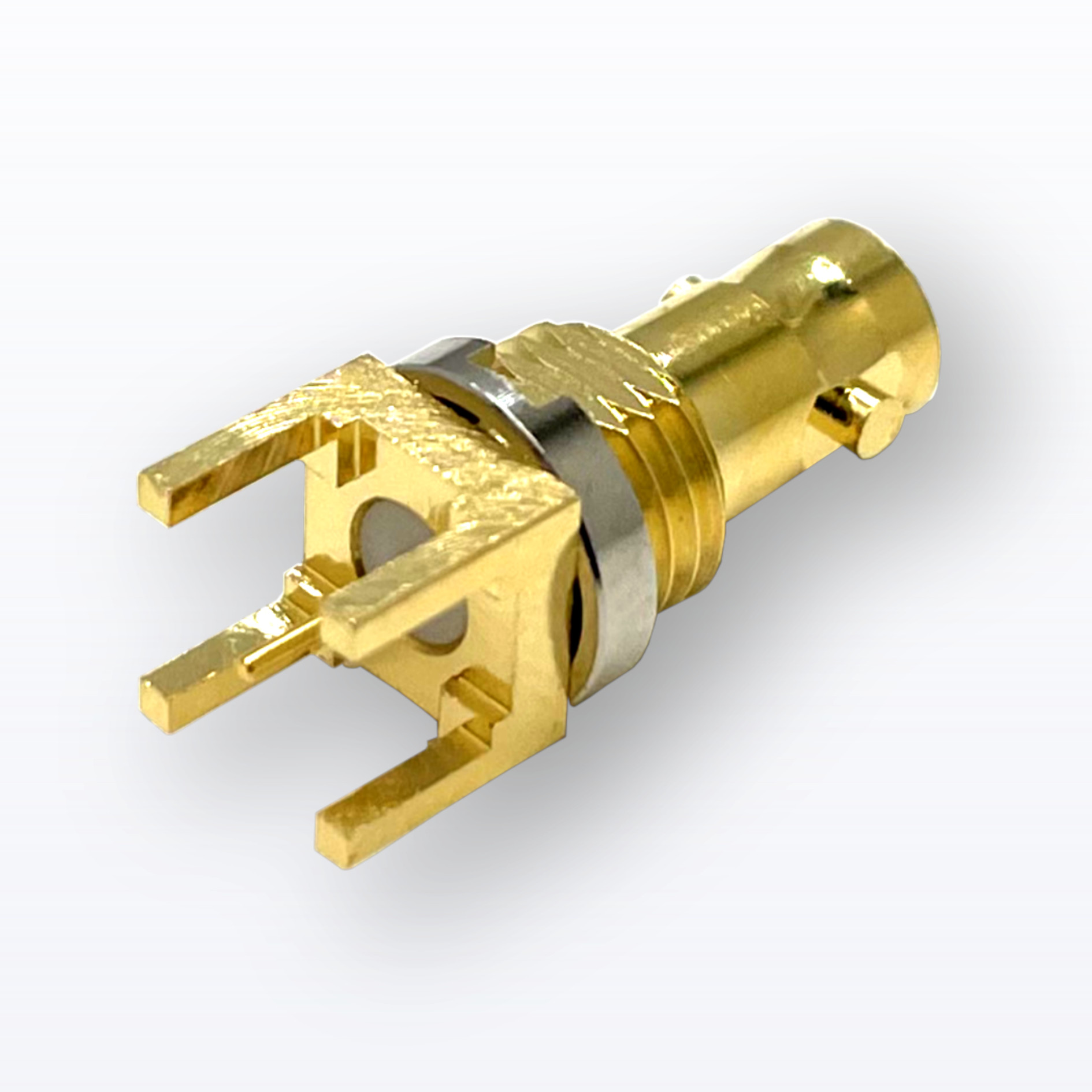

12G-SDI対応のH･BNC型プリント基板用レセプタクルです。本体は黄銅に金メッキ。ストレートタイプとなっております。嵌合部は75Ω仕様。HD-BNC75Ω型と互換性があります。取付可能なパネルの厚さは1.0～3.0ｍｍです。

概要

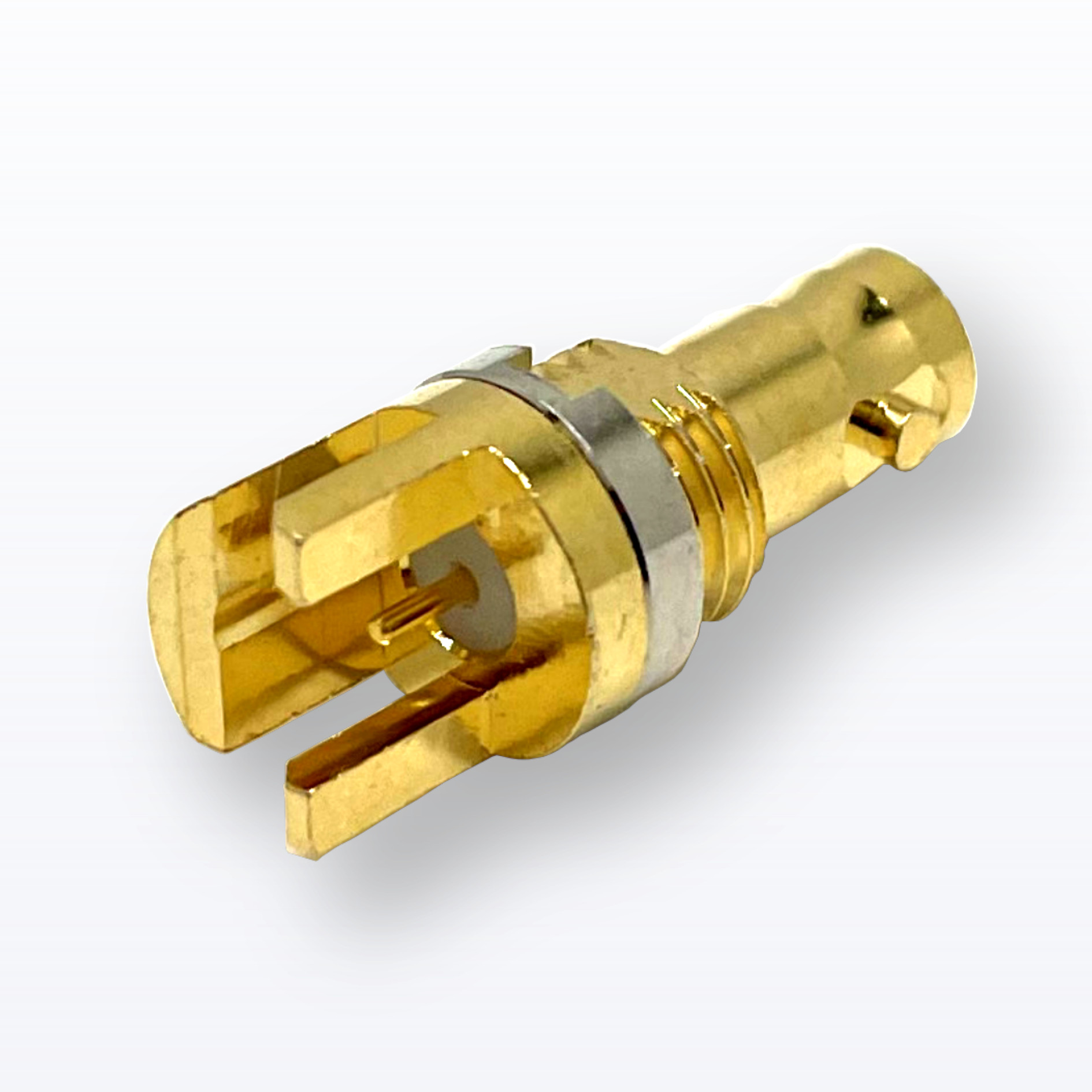

12G-SDI対応のH･BNC型プリント基板用レセプタクルです。本体は黄銅に金メッキ。ストレートタイプとなっております。嵌合部は75Ω仕様。HD-BNC75Ω型と互換性があります。取付可能なパネルの厚さは1.5～3.0ｍｍ。基板取付形式はエッジマウントタイプです。

概要

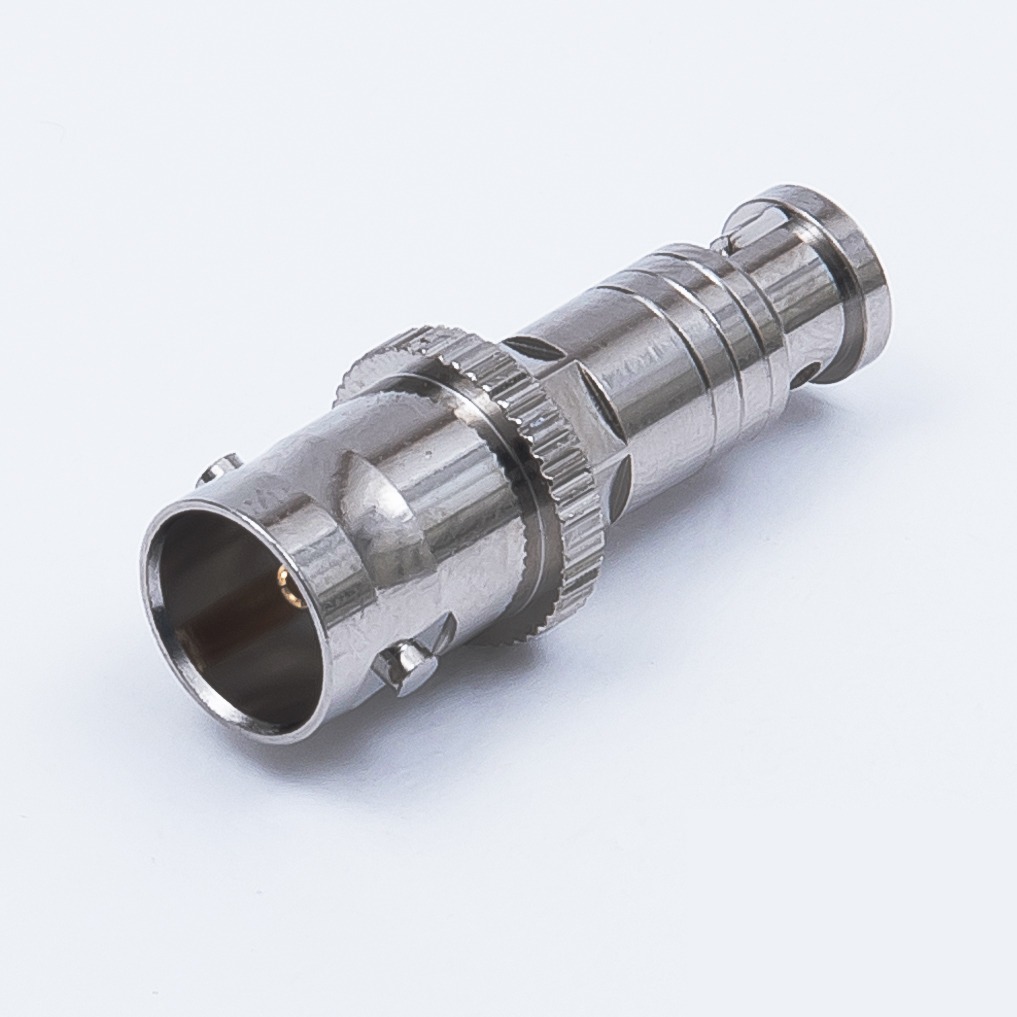

H･BNC型プラグと通常のBNC型ジャックを有する変換コネクタです。異なる型のコネクタをジョイントするために使用されます。本体は黄銅にニッケルメッキになります。

概要

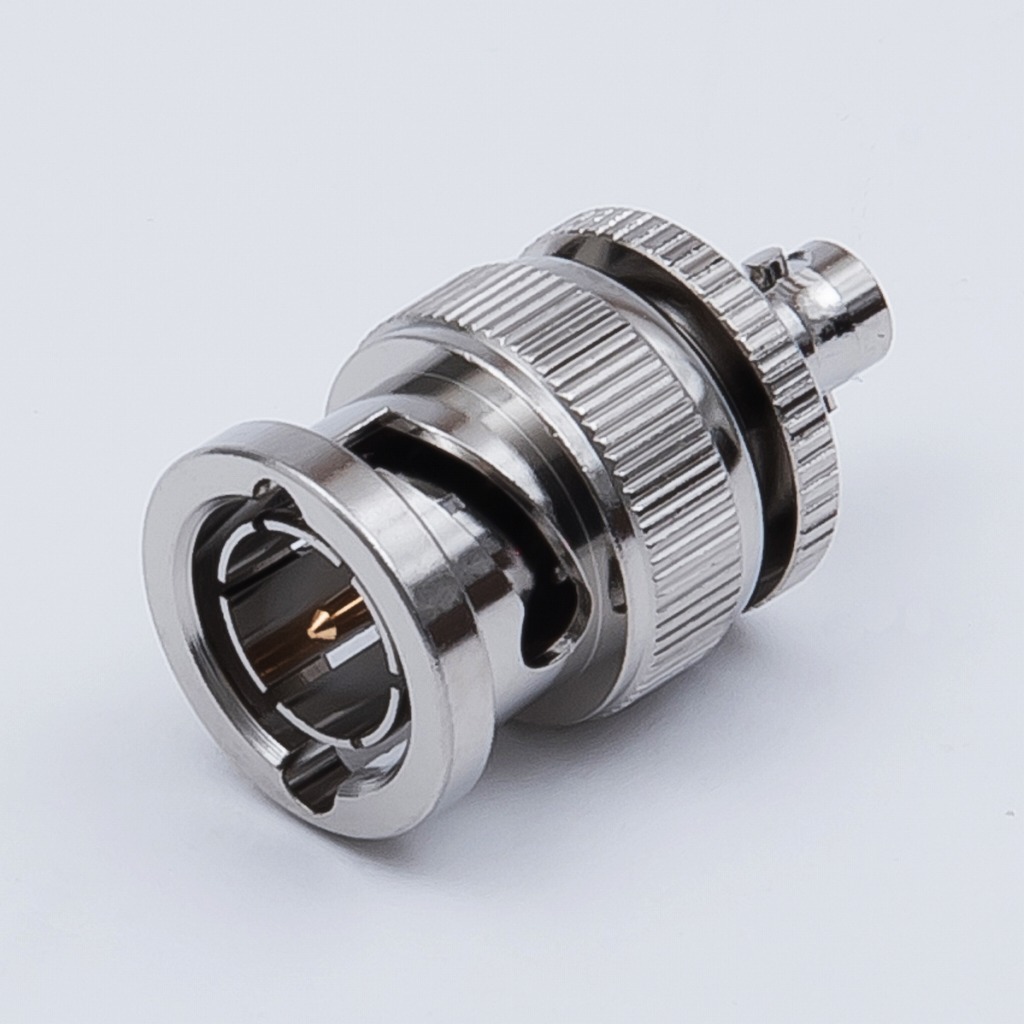

H･BNC型ジャックと通常のBNC型プラグを有する変換コネクタです。異なる型のコネクタをジョイントするために使用されます。本体は黄銅にニッケルメッキになります。

概要

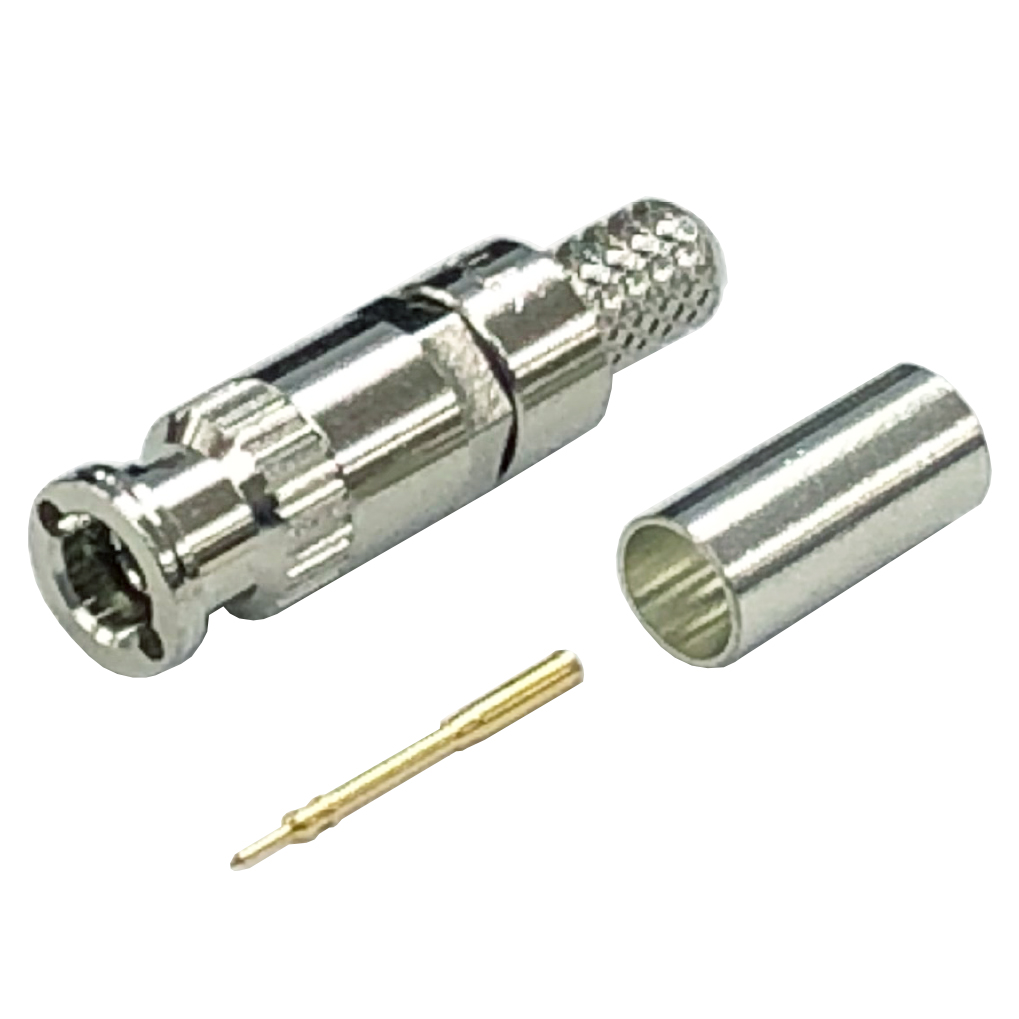

3D-2Vケーブルに適合する50Ω仕様のH・BNC型ストレートプラグです。HD-BNC型50Ωと互換性があり、標準BNC型よりも4倍の高密度な実装を可能にします。使い慣れたBNC型の嵌合方式はそのままに、最小8mmピッチでコネクタを配置できます。中心コンタクト、本体ともに圧着タイプとなっており、加工がしやすいです。取付加工には圧着工具TCD-D253Fが必要です。
