7/16J-HNJ

TOP ＞ 変換コネクタ ＞ 7/16J-HNJ
変換コネクタ

7/16J-HNJ

6718
7/16J-HNJ
7/16J-HNJ
50Ω
アダプター
新製品
在庫品
RoHS2
在庫お問い合わせください
単価お問い合わせください
図面・仕様書を見る
お問い合わせ
チラシデータとしてＰＤＦ出力する
表紙付仕様書/RoHS/非該当証明書/CADデータ

各種ダウンロード

表紙付仕様書ダウンロード
非該当証明書ダウンロード
RoHS証明書ダウンロード
2D CADダウンロード

各種ダウンロード

概要

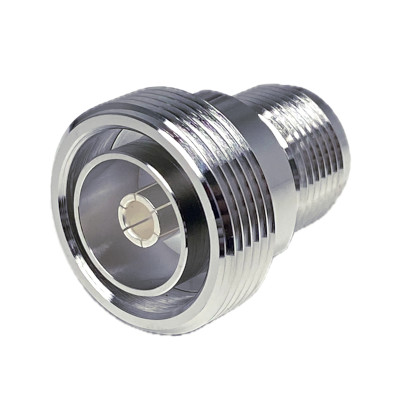

7/16型ジャックとHN型ジャックを有する変換コネクタです。異なる型のコネクタをジョイントするために使用されます。本体は黄銅に三元メッキになります。類似：DINJ-HNJ、DinJ-HNJ
全角：７／１６Ｊ－ＨＮＪ、ＤＩＮＪ－ＨＮＪ，ＤｉｎＪ－ＨＮＪ

仕様

嵌合部形状ジャック・ジャック
特性インピーダンス50Ω
定格電圧AC 1500V
使用周波数範囲3GHz
絶縁抵抗DC 500Vにて5000MΩ以上
耐電圧AC 2500V　1分間
接触抵抗内部導体間：0.4mΩ以下(7/16)/3mΩ以下(HN)、外部導体間：1.5mΩ以下(7/16)/3mΩ以下(HN)
電圧定在波比1.3以下（DC～3GHz）
使用温度範囲-40～+85℃

材質／表面処理／結線方式

中心コンタクトリン青銅／銀めっき
外部コンタクト黄銅／３元めっき

関連製品

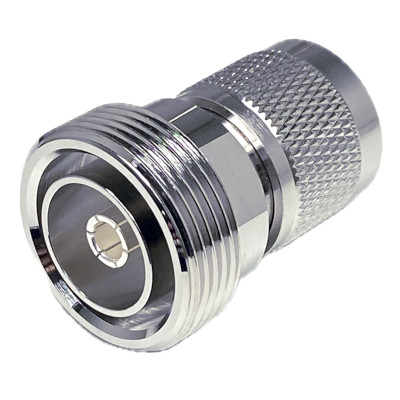

7/16J-HNP

7/16J-HNP
