HNJ-NP

TOP ＞ 変換コネクタ ＞ HNJ-NP
変換コネクタ

HNJ-NP

30974
HNJ-NP
HNJ-NP
50Ω
アダプター
新製品
在庫品
RoHS2
在庫お問い合わせください
単価お問い合わせください
図面・仕様書を見る
お問い合わせ
チラシデータとしてＰＤＦ出力する
表紙付仕様書/RoHS/非該当証明書/CADデータ

各種ダウンロード

表紙付仕様書ダウンロード
非該当証明書ダウンロード
RoHS証明書ダウンロード
2D CADダウンロード

各種ダウンロード

概要

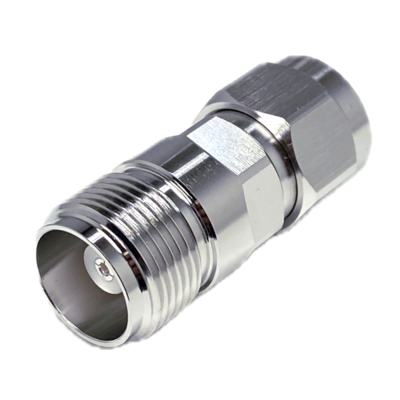

HN型ジャックとN型プラグを有する変換コネクタです。異なる型のコネクタをジョイントするために使用されます。本体は黄銅にニッケルメッキになります。全角：ＨＮＪ－ＮＰ

仕様

嵌合部形状ジャック・プラグ
特性インピーダンス50Ω
定格電圧AC 500V
使用周波数範囲1GHz
絶縁抵抗DC 500Vにて5000MΩ以上
耐電圧AC 2500V　1分間
接触抵抗内部導体間：3.0mΩ以下(HN)/1.5mΩ以下(N)、外部導体間：3.0mΩ以下(HN)/1mΩ以下(N)
電圧定在波比1.25以下（DC～1GHz）
使用温度範囲-40～+85℃

材質／表面処理／結線方式

中心コンタクトベリリウム銅／銀めっき
外部コンタクト黄銅／三元めっき
