BNCP-MHVJ

TOP ＞ 変換コネクタ ＞ BNCP-MHVJ
変換コネクタ

BNCP-MHVJ

30970
BNCP-MHVJ
BNCP-MHVJ
不整合
アダプター
新製品
在庫品
RoHS2
在庫お問い合わせください
単価お問い合わせください
図面・仕様書を見る
お問い合わせ
チラシデータとしてＰＤＦ出力する
表紙付仕様書/RoHS/非該当証明書/CADデータ

各種ダウンロード

表紙付仕様書ダウンロード
非該当証明書ダウンロード
RoHS証明書ダウンロード
2D CADダウンロード

各種ダウンロード

概要

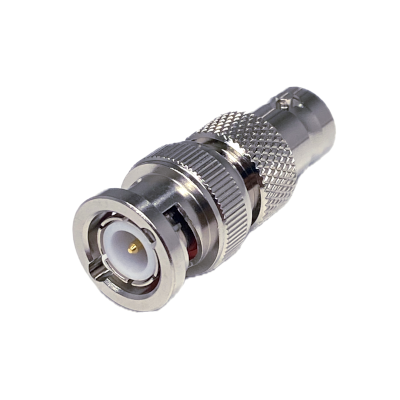

BNC型プラグとMHV型ジャックを有する変換コネクタです。異なる型のコネクタをジョイントするために使用されます。本体は黄銅にニッケルメッキになります。全角：ＢＮＣＰ－ＭＨＶＪ

仕様

嵌合部形状プラグ・ジャック
特性インピーダンス不整合
定格電圧AC 500V
絶縁抵抗DC 500Vにて5000MΩ以上
耐電圧AC 1000V　1分間
接触抵抗内部導体間：1.5mΩ以下(BNC)/2.0mΩ以下(MHV)、外部導体間：1.4mΩ以下(BNC)/2.2mΩ以下(MHV)
電圧定在波比1.3以下（DC～500MHz）
使用温度範囲-40～+85℃

材質／表面処理／結線方式

中心コンタクトリン青銅／金めっき
外部コンタクト黄銅／ニッケルめっき
