HNP-BNCJ

TOP ＞ 変換コネクタ ＞ HNP-BNCJ
変換コネクタ

HNP-BNCJ

5783
HNP-BNCJ
HNP-BNCJ
50Ω
アダプター
新製品
在庫品
RoHS2
在庫お問い合わせください
単価お問い合わせください
図面・仕様書を見る
お問い合わせ
チラシデータとしてＰＤＦ出力する
表紙付仕様書/RoHS/非該当証明書/CADデータ

各種ダウンロード

表紙付仕様書ダウンロード
非該当証明書ダウンロード
RoHS証明書ダウンロード
2D CADダウンロード

各種ダウンロード

概要

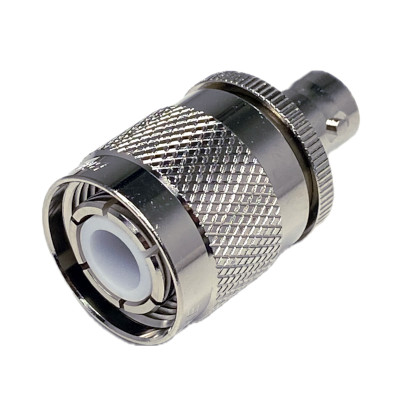

HN型プラグとBNC型ジャックを有する変換コネクタです。異なる型のコネクタをジョイントするために使用されます。本体は黄銅にニッケルメッキになります。全角：ＨＮＰ－ＢＮＣＪ

仕様

嵌合部形状プラグ・ジャック
特性インピーダンス50Ω
定格電圧AC 500V
絶縁抵抗DC 500Vにて1000MΩ以上
耐電圧AC 1500V　1分間
接触抵抗内部導体間：3.0mΩ以下(HN)/1.5mΩ以下(BNC)、外部導体間：3.0mΩ以下(HN)/1.4mΩ以下(BNC)
電圧定在波比1.3以下（DC～1GHz）
使用温度範囲-40～+85℃

材質／表面処理／結線方式

中心コンタクトリン青銅／金めっき
外部コンタクト黄銅／ニッケルめっき
