BNCC-Y-JPJ-75
BNC75Ω形コネクター
BNCC-Y-JPJ-75
概要

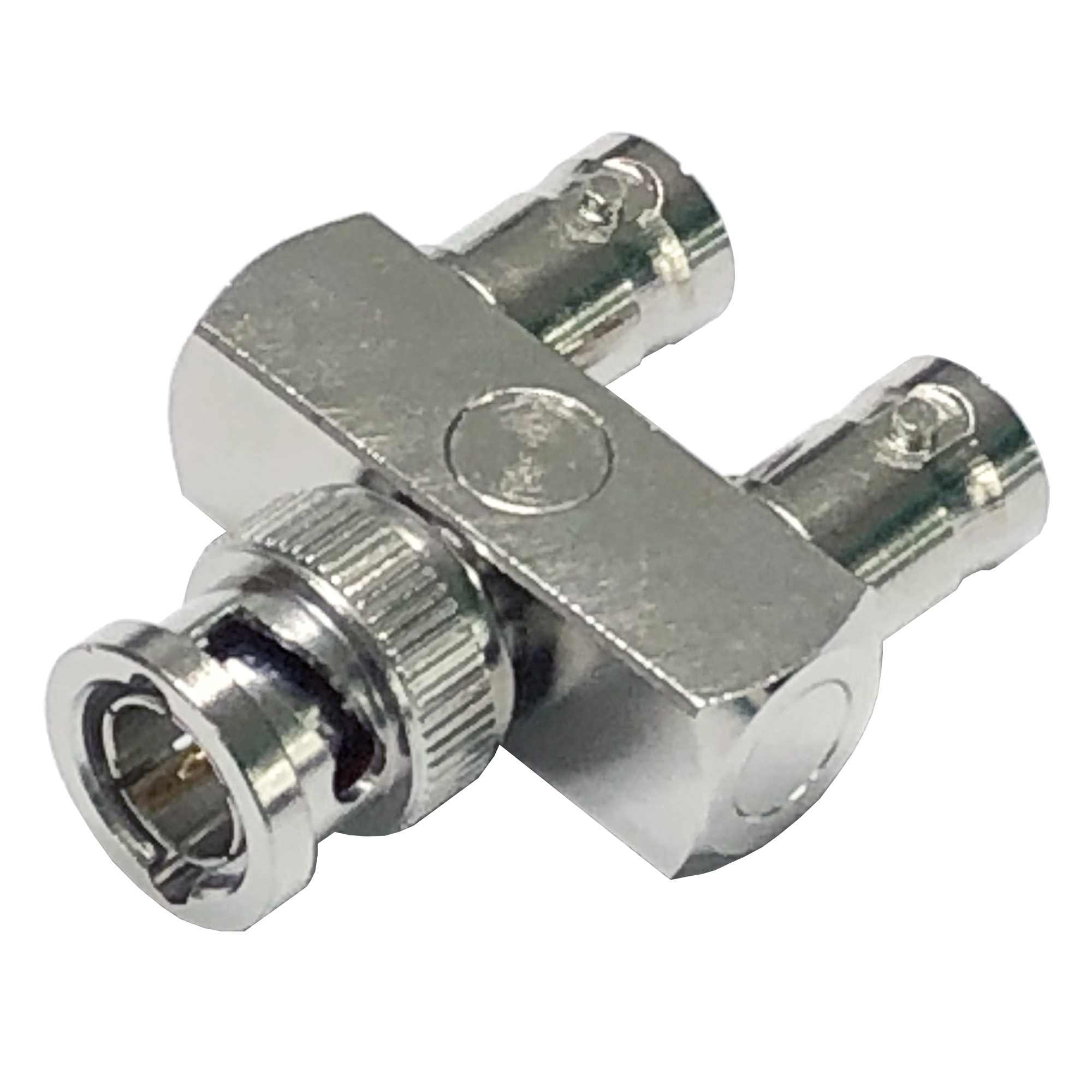

小型軽量で、一般的に広範囲で使用されているコネクター、結合が簡単なバイオネットロック方式を採用、75Ωタイプの接栓になっており、BNC形ケーブル同士を接続する、中継アダプターの形状になっております。
仕様
| 嵌合部形状 | ジャック・プラグ・ジャック |
|---|
| 特性インピーダンス | 75Ω |
|---|
| 定格電圧 | AC 500V |
|---|
| 絶縁抵抗 | DC 500Vにて1000MΩ以上 |
|---|
| 耐電圧 | AC 1500V 1分間 |
|---|
| 接触抵抗 | 3mΩ以下 |
|---|
| 使用温度範囲 | -40～+85℃ |
|---|
材質／表面処理／結線方式
| 中心コンタクト | 黄銅・リン青銅／金めっき |
|---|
| 外部コンタクト | 黄銅／ニッケルめっき |
|---|
