BP-5FC

BNC75Ωコネクタ

BP-5FC

3620
BP-5FC
BP-5FC
75Ω
ストレートプラグ
5C-FB,S-5C-FB
在庫品
RoHS2
在庫お問い合わせください
単価お問い合わせください
表紙付仕様書/RoHS証明書/CADデータ など

概要

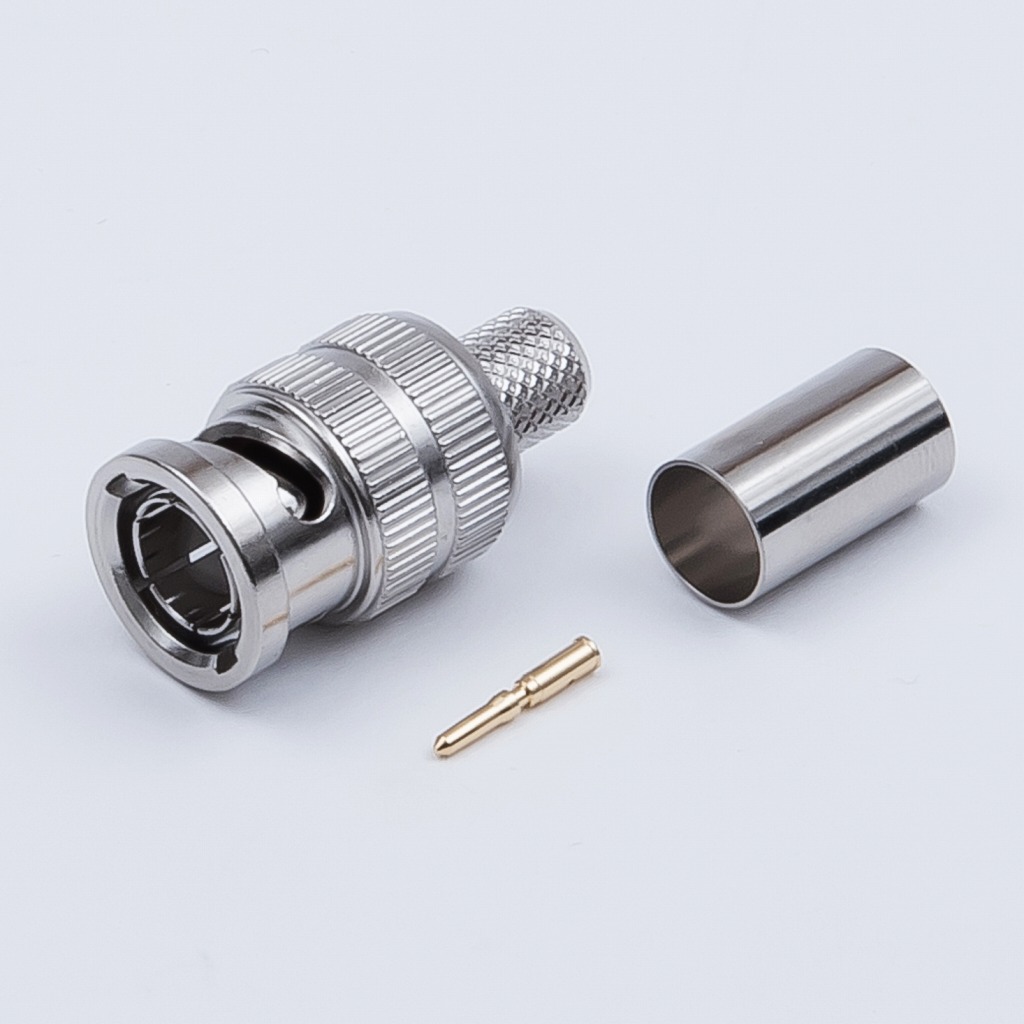

S-5C-FBケーブルに適合するBNC75Ω型ストレートプラグです。3G-SDI対応のコネクタとなっており、現行HD-SDI信号の2倍の伝送容量を1本の同軸ケーブルを使って伝送を行います。中心コンタクト、本体ともに圧着タイプとなっており、加工がしやすく、安価になっております。取付加工には圧着工具P-741、またはTC-35CAが必要です。全角:BP-5FC

質量:約13.97g

仕様

嵌合部形状プラグ
特性インピーダンス75Ω
定格電圧AC 500V
絶縁抵抗DC 500Vにて5000MΩ以上
耐電圧AC 1500V 1分間
接触抵抗3mΩ以下
電圧定在波比1.1以下(DC~3200MHz,フジクラ),1.15以下(DC~3200MHz,関西通信電線),1.2以下(DC~3200MHz,四国電線)
使用温度範囲-40~+85℃
圧着工具TC-35CA,P-741

材質/表面処理/結線方式

中心コンタクト黄銅/金めっき/圧着
外部コンタクト黄銅/ニッケルめっき/圧着
