BNCP-7 75Ω
BNC75Ωコネクタ
BNCP-7 75Ω
3024
75Ω
ストレートプラグ
7C-2V,7C-FB,S-7C-FB
在庫品
RoHS2
| 在庫 | お問い合わせください |
|---|
| 単価 | お問い合わせください |
|---|
表紙付仕様書/RoHS証明書/CADデータ など
各種ダウンロード
各種ダウンロード
概要

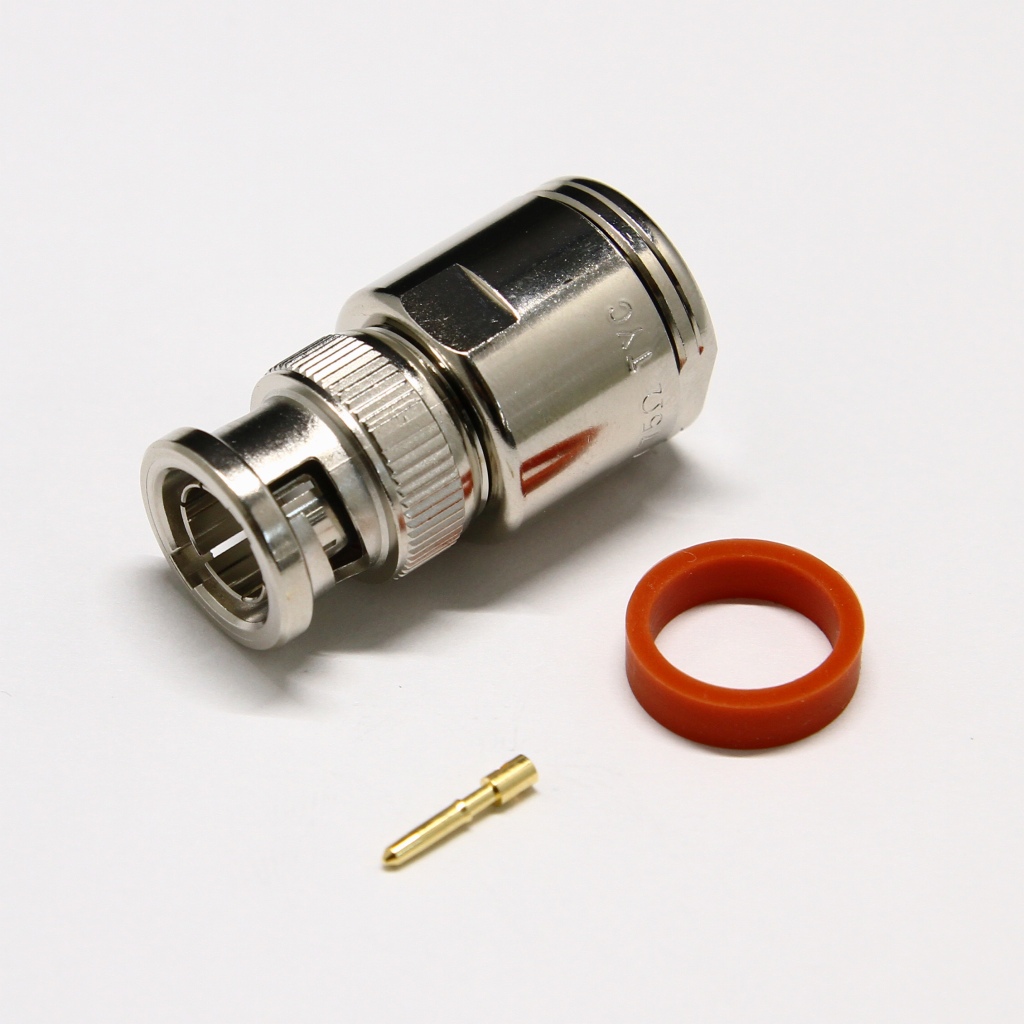

7C-2V、7C-FB、S-7C-FBケーブルに適合するBNC75Ω型ストレートプラグです。本体は締付タイプとなっており、ケーブル接続部の堅牢性が高くなっております。中心コンタクトは半田タイプです。全角：ＢＮＣＰ－７ ７５Ω
仕様
| 嵌合部形状 | プラグ |
|---|
| 特性インピーダンス | 75Ω |
|---|
| 定格電圧 | AC 500V |
|---|
| 使用周波数範囲 | 6GHz |
|---|
| 絶縁抵抗 | DC 500Vにて5000MΩ以上 |
|---|
| 耐電圧 | AC 1500V 1分間 |
|---|
| 接触抵抗 | 3mΩ以下 |
|---|
| 電圧定在波比 | 1.2以下（DC～4GHz）、1.3以下（4GHz～6GHz） |
|---|
| 使用温度範囲 | -40～+85℃ |
|---|
材質／表面処理／結線方式
| 中心コンタクト | 黄銅／金めっき／ハンダ付け |
|---|
| 外部コンタクト | 黄銅／ニッケルめっき／締め付け |
|---|
