BNCWP-5DSF
BNCコネクタ
BNCWP-5DSF
3751
50Ω
ストレートプラグ
５D-SFA,５D-SFA-LITE,５D-HFA,５D-HFAE
新製品
在庫品
防水
RoHS2
| 在庫 | お問い合わせください |
|---|
| 単価 | お問い合わせください |
|---|
表紙付仕様書/RoHS/非該当証明書/CADデータ
各種ダウンロード
各種ダウンロード
概要

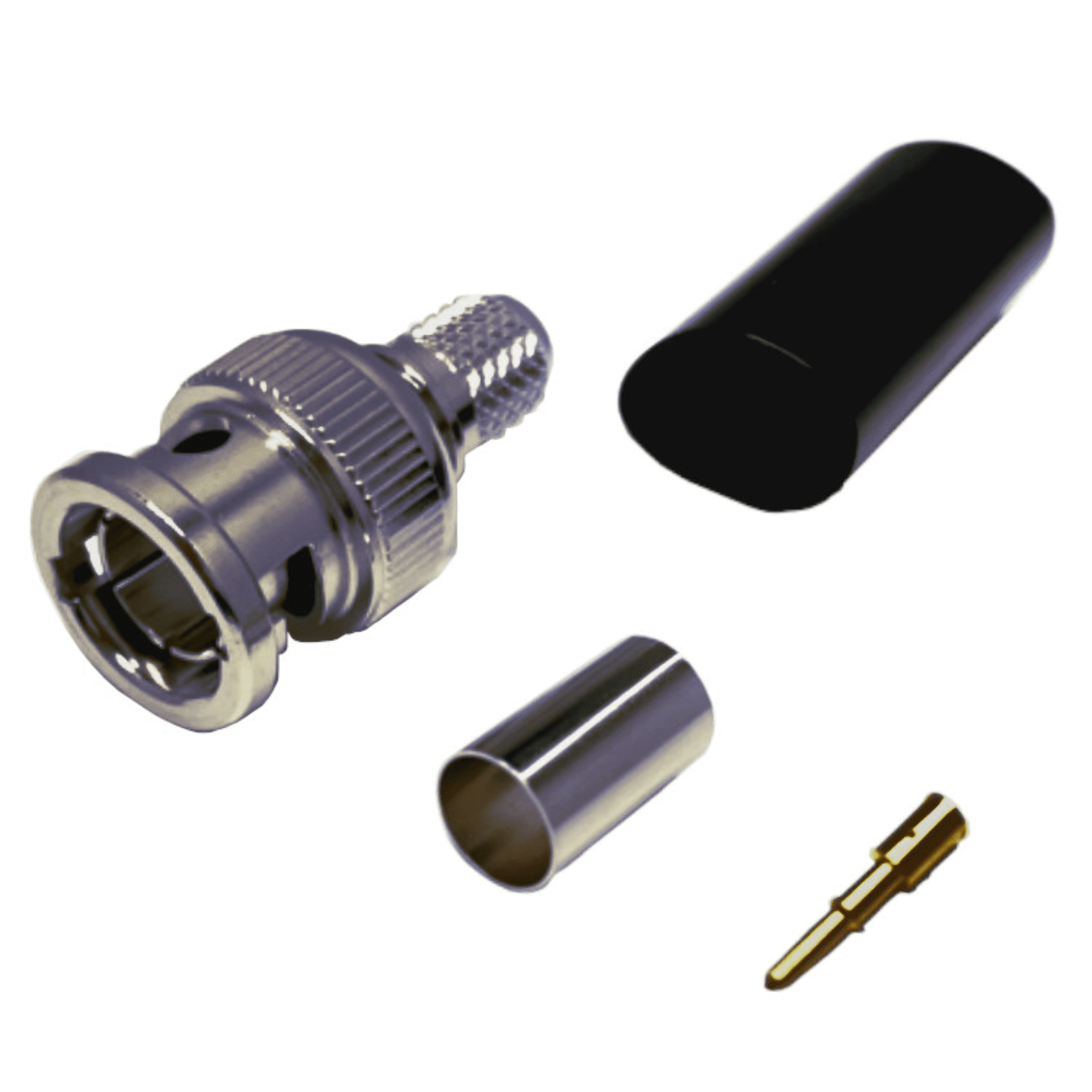

5D-SFA、5D-SFA-LITE、5D-HFA、5D-HFAEケーブルに適合するBNC型ストレートプラグです。IPX7防水仕様。中心コンタクト、本体ともに圧着タイプとなっており、加工がしやすくなっております。中心コンタクトの取付には圧着工具TA-24S、外部コンタクトの取付はTC-35CAまたはP-741が必要です。全角：ＢＮＣＷＰ－５ＤＳＦＴＡ－２４Ｓ，ＴＣ－３５ＣＡ，Ｐ－７４１
仕様
| 嵌合部形状 | プラグ |
|---|
| 特性インピーダンス | 50Ω |
|---|
| 定格電圧 | AC 500V |
|---|
| 使用周波数範囲 | 1GHz |
|---|
| 絶縁抵抗 | DC 500Vにて1000MΩ以上 |
|---|
| 耐電圧 | AC 1500V 1分間 |
|---|
| 接触抵抗 | 3mΩ以下 |
|---|
| 電圧定在波比 | 1.2以下(DC～1GHz（5D-SFA-LITE使用時）) |
|---|
| 使用温度範囲 | -40～+85℃ |
|---|
| 圧着工具 | TA-24S,TC-35CA,P-741 |
|---|
材質／表面処理／結線方式
| 中心コンタクト | 黄銅／金めっき／圧着 |
|---|
| 外部コンタクト | 黄銅／ニッケルめっき／圧着 |
|---|
