BNC-BJ-0.66AS
BNCコネクタ
BNC-BJ-0.66AS
3910
50Ω
バルクヘッドジャック
1×32AWG（7/0.08）D=1.32
在庫品
RoHS2
| 在庫 | お問い合わせください |
|---|
| 単価 | お問い合わせください |
|---|
表紙付仕様書/RoHS証明書/CADデータ など
各種ダウンロード
各種ダウンロード
概要

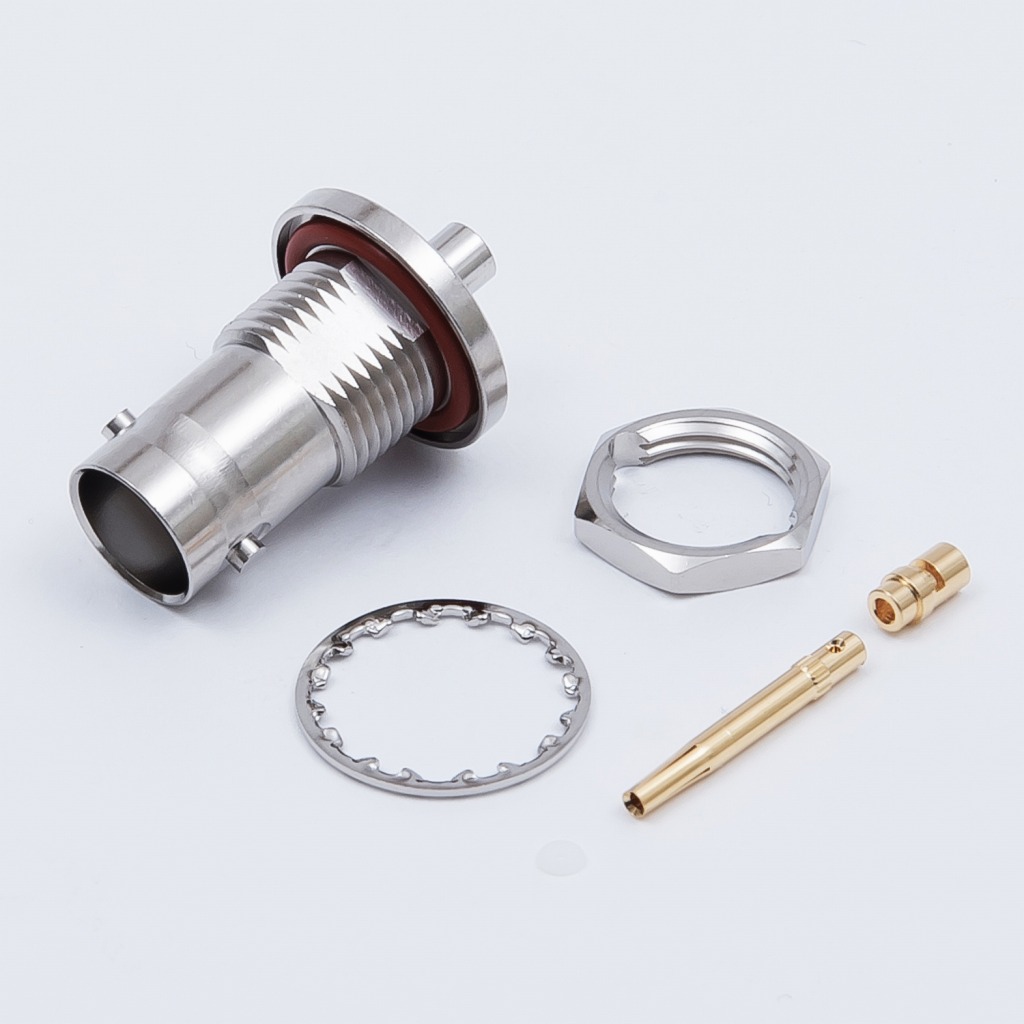

1×32AWG（7/0.08）D=1.32 細線同軸ケーブルに適合するBNC型バルクヘッドジャックです。パネル防水となっております。中心コンタクトは半田タイプ、本体は半田+圧着タイプになります。取付加工にはTA-16、またはTA-17が必要です。全角：ＢＮＣ－ＢＪ－０．６６ＡＳ質量：約10.84g
仕様
| 嵌合部形状 | ジャック |
|---|
| 特性インピーダンス | 50Ω |
|---|
| 定格電圧 | AC 500V |
|---|
| 絶縁抵抗 | DC 500Vにて1000MΩ以上 |
|---|
| 耐電圧 | AC 750V 1分間 |
|---|
| 接触抵抗 | 3mΩ以下 |
|---|
| 使用温度範囲 | -40～+85℃ |
|---|
| 圧着工具 | TA-16,TA-17 |
|---|
材質／表面処理／結線方式
| 中心コンタクト | リン青銅／金めっき／ハンダ付け |
|---|
| 外部コンタクト | 黄銅／ニッケルめっき（ハンダ付け部、金めっき）／ハンダ付け+圧着 |
|---|
