BNC-LP-1.5A
BNCコネクタ
BNC-LP-1.5A
30424
50Ω
L曲がりプラグ
1.5D-2V,1.5C-2V,1.5D-QEV,EM-1.5D-2E,EM-1.5C-2E
在庫品
RoHS2
| 在庫 | お問い合わせください |
|---|
| 単価 | お問い合わせください |
|---|
表紙付仕様書/RoHS証明書/CADデータ など
各種ダウンロード
各種ダウンロード
概要

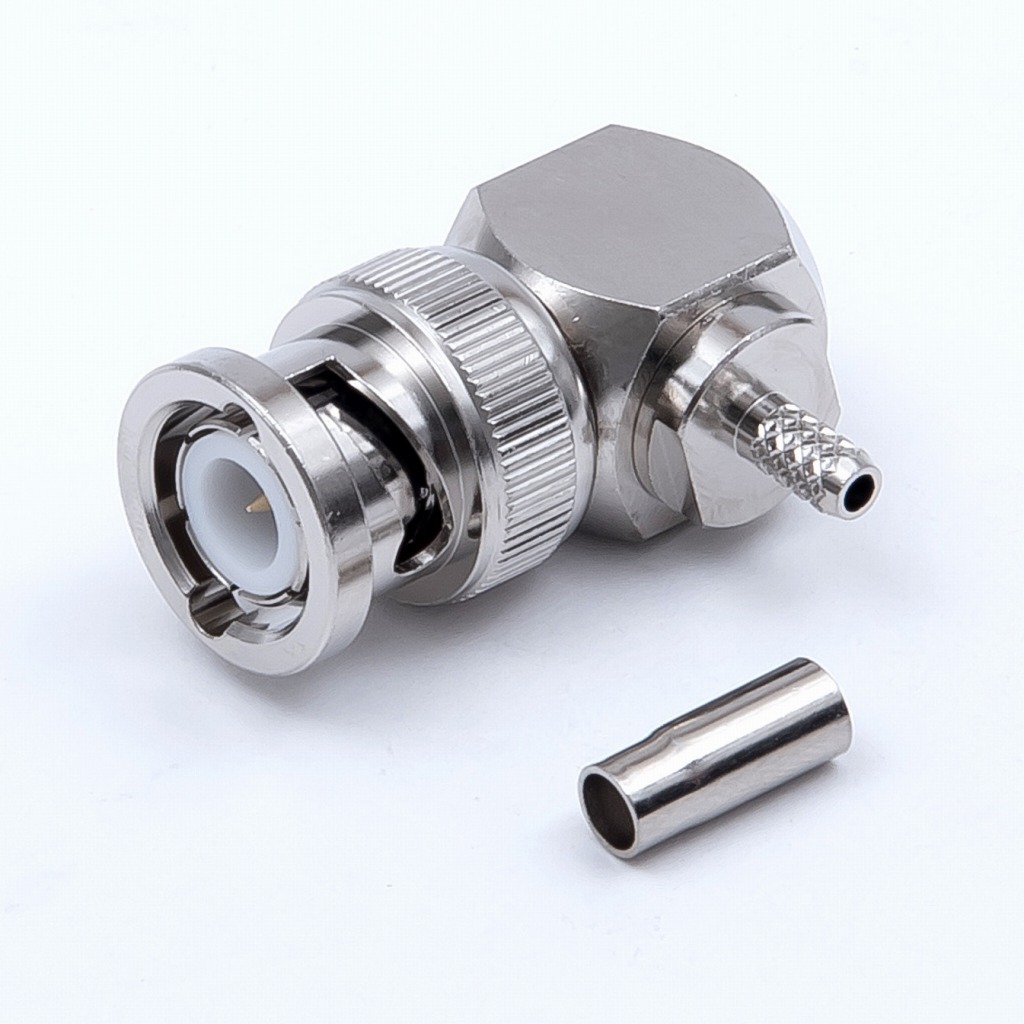

1.5D-2V、1.5C-2V、1.5D-QEV、EM-1.5D-2E、EM-1.5C-2Eケーブルに適合するBNC型 L曲がり（L字,ライトアングル）プラグです。200MHｚ以下であれば75Ωのケーブルでも使用可能となっております。本体が圧着タイプのため、加工がしやすく、安価になっております。中心コンタクトは半田タイプ。取付加工には圧着工具TA-17が必要です。全角：ＢＮＣ－ＬＰ－１．５Ａ質量：約23.34gＴＡ－１７
仕様
| 嵌合部形状 | プラグ |
|---|
| 特性インピーダンス | 50Ω |
|---|
| 定格電圧 | AC 500V |
|---|
| 使用周波数範囲 | 4GHz |
|---|
| 絶縁抵抗 | DC 500Vにて1000MΩ以上 |
|---|
| 耐電圧 | AC 1500V 1分間 |
|---|
| 接触抵抗 | 3mΩ以下 |
|---|
| 電圧定在波比 | 1.2以下（DC～2000MHz） |
|---|
| 使用温度範囲 | -40～+85℃ |
|---|
| 圧着工具 | TA-17 |
|---|
材質／表面処理／結線方式
| 中心コンタクト | 黄銅／金めっき／ハンダ付け |
|---|
| 外部コンタクト | 黄銅／ニッケルめっき／圧着 |
|---|
