BNC-LP-5

BNCコネクタ

BNC-LP-5

3128
BNC-LP-5
BNC-LP-5
50Ω
L曲がりプラグ
5D-2V,5C-2V,5C-FB,S-5C-FB,EM-5D-2E,EM-5C-2E,EM-5C-FB,EM-S-5C-FB
在庫品
RoHS2
在庫お問い合わせください
単価お問い合わせください
表紙付仕様書/RoHS証明書/CADデータ など

概要

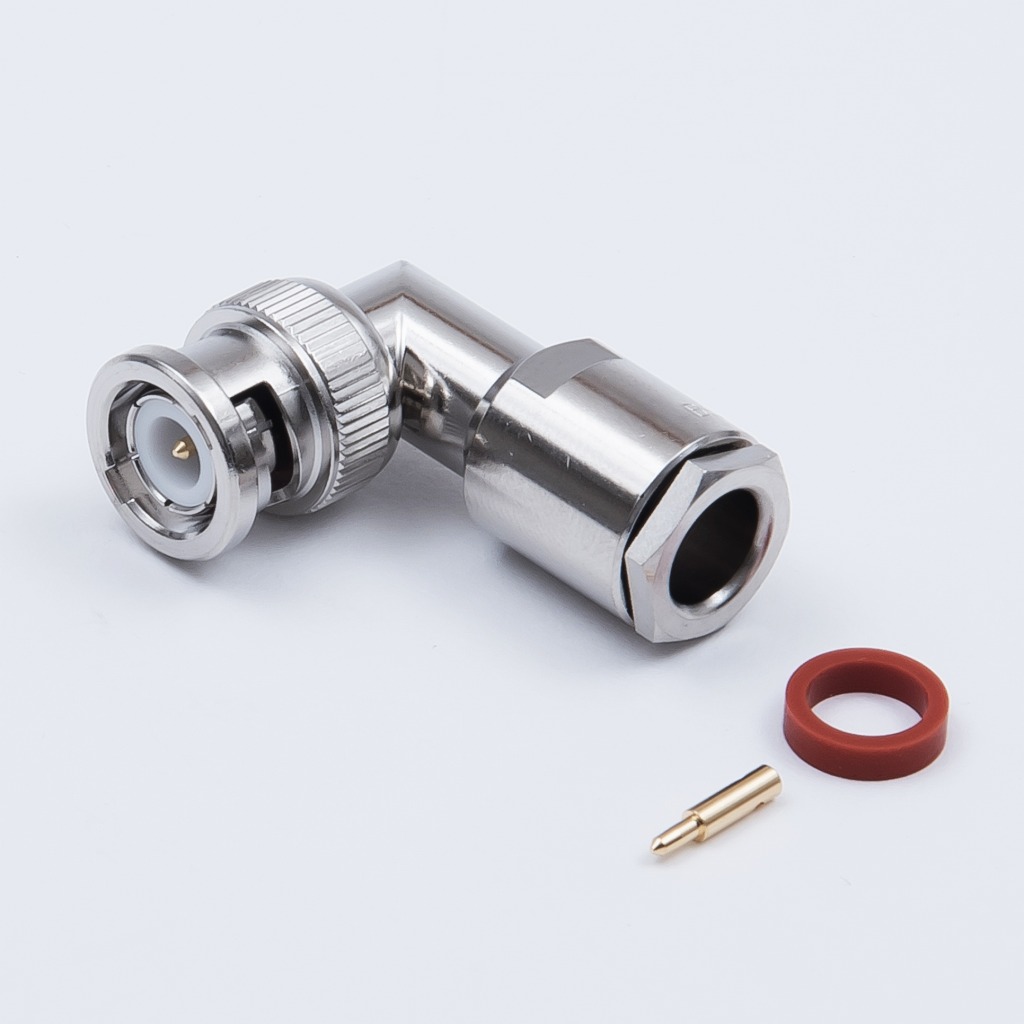

5D-2V、5C-2V、5C-FB、S-5C-FBケーブル等に適合するBNC型 L曲がり(L字,ライトアングル)プラグです。200MHz以下であれば75Ωのケーブルでも使用可能となっております。本体は締付タイプとなっており、ケーブル接続部の堅牢性が高くなっております。中心コンタクトは半田タイプです。全角:BNC-LP-5

質量:約27.11g

仕様

嵌合部形状プラグ
特性インピーダンス50Ω
定格電圧AC 500V
使用周波数範囲4GHz
絶縁抵抗DC 500Vにて1000MΩ以上
耐電圧AC 1500V 1分間
接触抵抗3mΩ以下
使用温度範囲-40~+85℃

材質/表面処理/結線方式

中心コンタクト黄銅・リン青銅/金めっき/ハンダ付け
外部コンタクト黄銅/ニッケルめっき/締め付け
