BNCP-58A-K
BNCコネクタ
BNCP-58A-K
3183
50Ω
ストレートプラグ
RG-58/U,RG-58A/U
在庫品
RoHS2
| 在庫 | お問い合わせください |
|---|
| 単価 | お問い合わせください |
|---|
表紙付仕様書/RoHS証明書/CADデータ など
各種ダウンロード
各種ダウンロード
概要

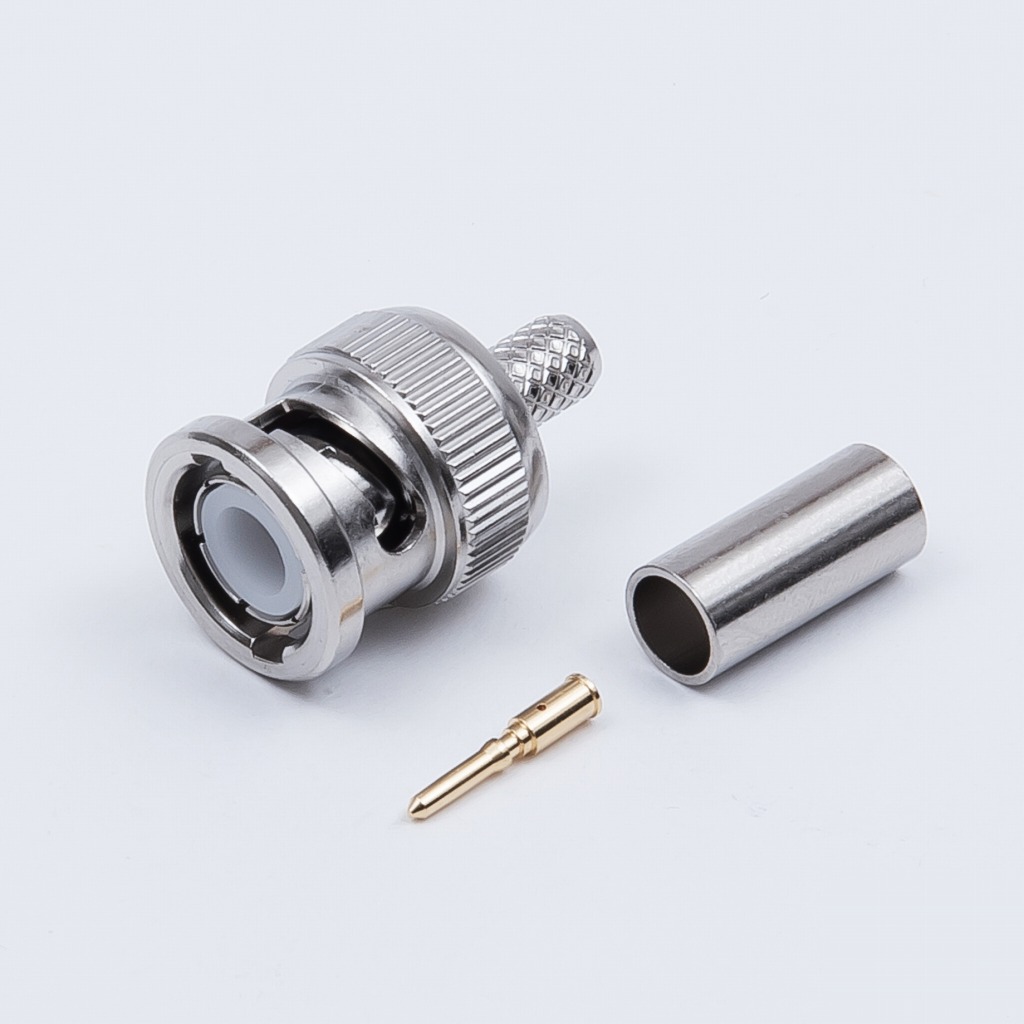

RG-58/U、RG-58A/Uケーブルに適合するBNC型ストレートプラグです。中心コンタクト、本体ともに圧着タイプとなっており、加工がしやすく、安価になっております。取付加工には圧着工具TA-34、またはTA-35が必要です。全角：ＢＮＣＰ－５８Ａ－Ｋ質量：約9.38g
仕様
| 嵌合部形状 | プラグ |
|---|
| 特性インピーダンス | 50Ω |
|---|
| 定格電圧 | AC 500V |
|---|
| 使用周波数範囲 | 3GHz |
|---|
| 絶縁抵抗 | DC 500Vにて1000MΩ以上 |
|---|
| 耐電圧 | AC 1500V 1分間 |
|---|
| 接触抵抗 | 3mΩ以下 |
|---|
| 使用温度範囲 | -40～+85℃ |
|---|
| 圧着工具 | TA-34,TA-35 |
|---|
材質／表面処理／結線方式
| 中心コンタクト | 黄銅／金めっき／圧着 |
|---|
| 外部コンタクト | 黄銅／ニッケルめっき／圧着 |
|---|
