4.3/10P-5DW
4.3/10コネクタ
4.3/10P-5DW
9915
50Ω
ストレートプラグ
５D-2W
在庫品
防水
RoHS2
| 在庫 | お問い合わせください |
|---|
| 単価 | お問い合わせください |
|---|
表紙付仕様書/RoHS証明書/CADデータ など
各種ダウンロード
各種ダウンロード
概要

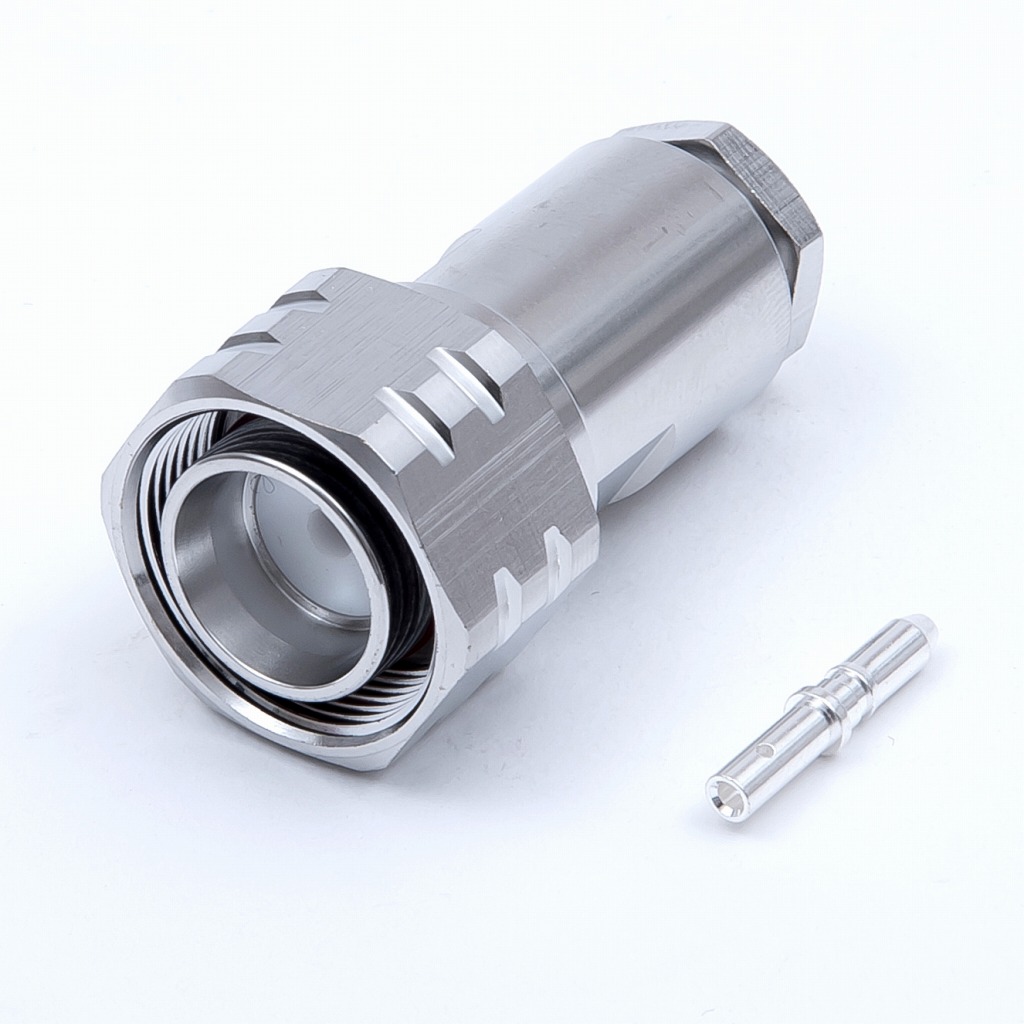

5D-2Wケーブルに適合する4.3/10型ストレートプラグです。中心コンタクトは半田タイプ、本体は締付タイプです。1.8ｋVまでの電圧に対応し、主に移動体通信基地局で使用されています。全角：４．３／１０Ｐ－５ＤＷ
仕様
| 嵌合部形状 | プラグ |
|---|
| 特性インピーダンス | 50Ω |
|---|
| 定格電圧 | AC 1.8kV |
|---|
| 使用周波数範囲 | 3GHz |
|---|
| 絶縁抵抗 | DC 500Vにて5000MΩ以上 |
|---|
| 耐電圧 | AC 2kV at 50Hz 1分間 |
|---|
| 接触抵抗 | 1mΩ以下 |
|---|
| 電圧定在波比 | 1.2以下（DC～3GHz） |
|---|
| 使用温度範囲 | -40～+85℃ |
|---|
材質／表面処理／結線方式
| 中心コンタクト | 黄銅／銀めっき／ハンダ付け |
|---|
| 外部コンタクト | 黄銅／３元めっき／締め付け |
|---|
