BNC-RCA 変換コネクタ

コネクタ

同軸コネクタ、1個から最短即日出荷可能です。
製品の紹介・購入、在庫確認、各種資料請求など、製品についてなんでもお問い合わせください。

■BNCコネクタ
周波数特性が比較的良く、映像機器や通信機器、計測機器などで広く普及しています。
インピーダンス50Ωと75Ωに分かれます。
> BNC50Ωコネクタはこちら   > BNC75Ωコネクタはこちら

■RCAコネクタ
オーディオ機器などでアナログ信号を伝送することをメインとしております。
同軸ケーブルに接続しますが、インピーダンス不整合で、数十kHz以下の低い周波数帯での使用となります。

コネクタの型に違いがある機器やケーブルの場合、BNCとRCAとを変換させる必要が生じるため、変換コネクタや変換ケーブルが必要になります。
BNCコネクタ-RCAコネクタの変換コネクタ、プラグ(オス)・ジャック(メス)の組み合わせで、4パターンが揃っております。

 型式  BNC RCA
BNCP-RCAJ プラグ(オス) ジャック(メス)
BNCP-RCAP プラグ(オス) プラグ(オス)
RCAP-BNCJ ジャック(メス)  プラグ(オス)
BNCJ-A-RCAJ ジャック(メス) ジャック(メス)

BNCプラグ(オス)とRCAジャック(メス)を有した変換コネクタです。
型式は「BNCP-RCAJ」、インピーダンスは不整合です。

BNCP-RCAJ:製品ページ
BNCP-RCAJ:仕様書

BNCプラグ(オス)-RCAジャック(メス)

BNCプラグ(オス)とRCAプラグ(オス)を有した変換コネクタです。
型式は「BNCP-RCAP」、インピーダンスは不整合です。

BNCP-RCAP:製品ページ
BNCP-RCAP:仕様書

BNCプラグ(オス)-RCAプラグ(オス)

BNCジャック(メス)とRCAプラグ(オス)を有した変換コネクタです。
型式は「RCAP-BNCJ」、インピーダンスは不整合です。

RCAP-BNCJ:製品ページ
RCAP-BNCJ:仕様書

BNCジャック(メス)-RCAプラグ(オス)

BNCジャック(メス)とRCAジャック(メス)を有した変換コネクタです。
型式は「BNCJ-A-RCAJ」、インピーダンスは不整合です。

BNCJ-A-RCAJ:製品ページ
BNCJ-A-RCAJ:仕様書

BNCジャック(メス)-RCAジャック(メス)

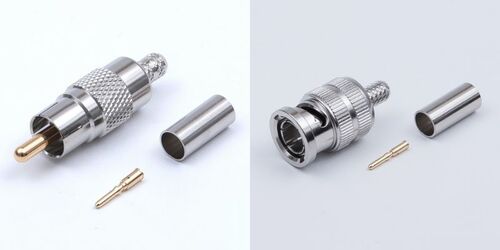

3C-2Vケーブルのみ、ケーブル接続可能なRCAプラグがあります。
反対側にBNC75Ωを取り付けて、BNC-RCA変換ケーブル作成が出来ます。

3C-2Vケーブル用 RCAプラグ:RP-3A
3C-2Vケーブル用 BNC75Ωプラグ:BP-3CV

長さと本数を指定頂き、1本から受注生産となります。
