Mコネクタとは
Mコネクタは、インピーダンス整合を求めない場合に使用されるため、普及度が高く、より安価なコネクタです。
200MHｚ以下の周波数帯でよく使われており、アマチュア無線でも普及しています。
※UHFコネクタとは接続部のネジが異なっており、相互に接続はできません。
＞個人のお客様は、ECサイト経由でのご購入を検討ください。
製品一覧
ストレートプラグ
ストレートジャック

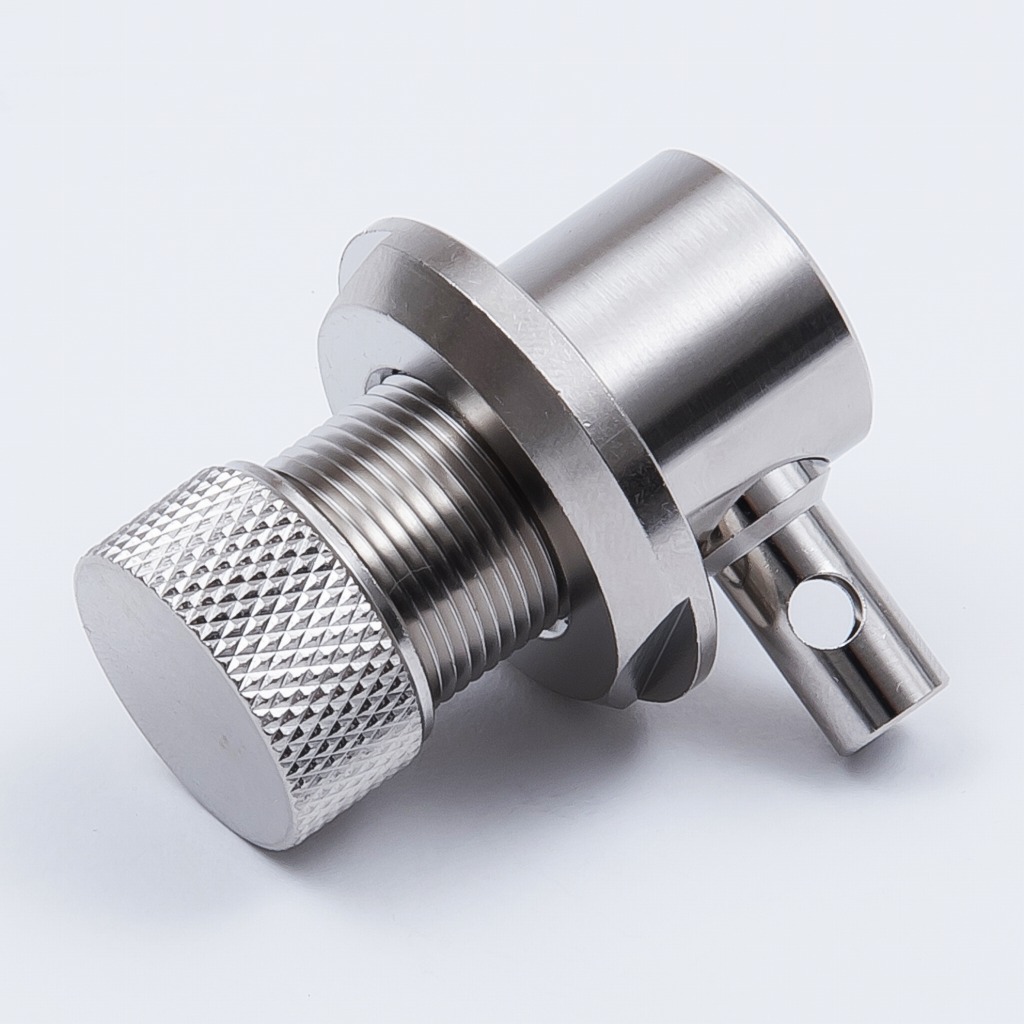

L曲がりジャック

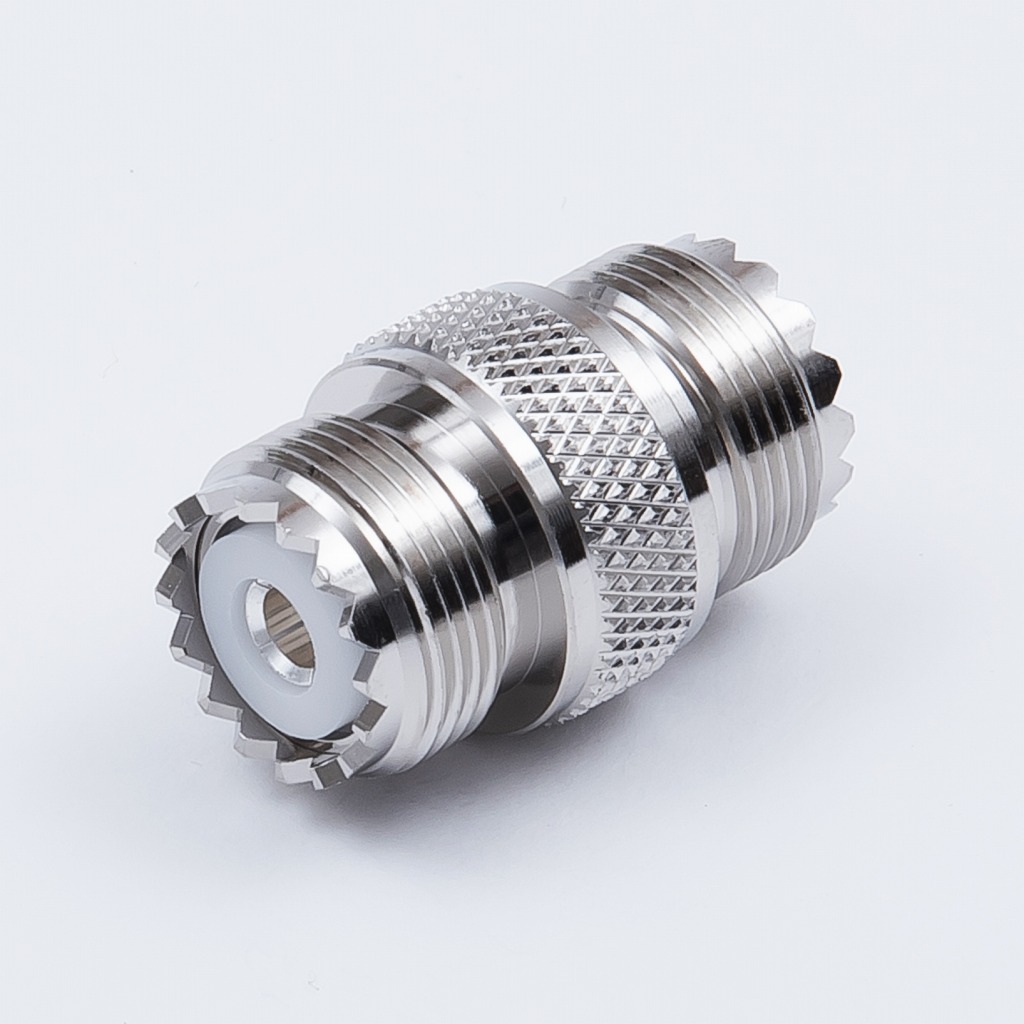

アダプター

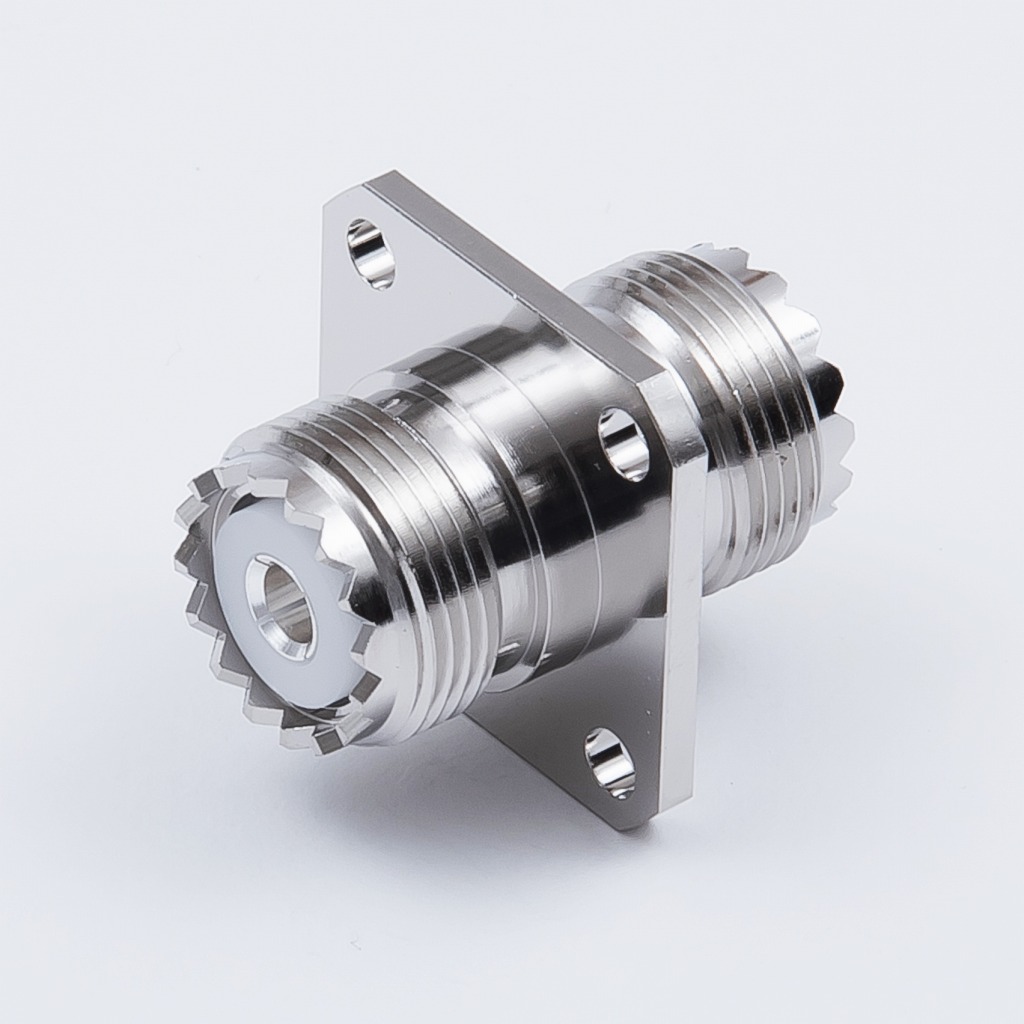

パネルアダプター

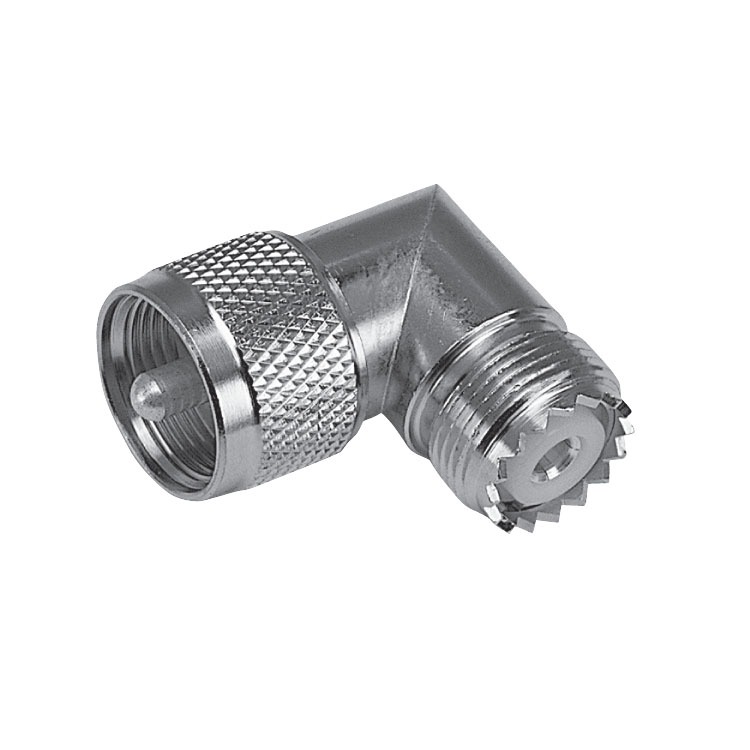

L曲がりアダプター

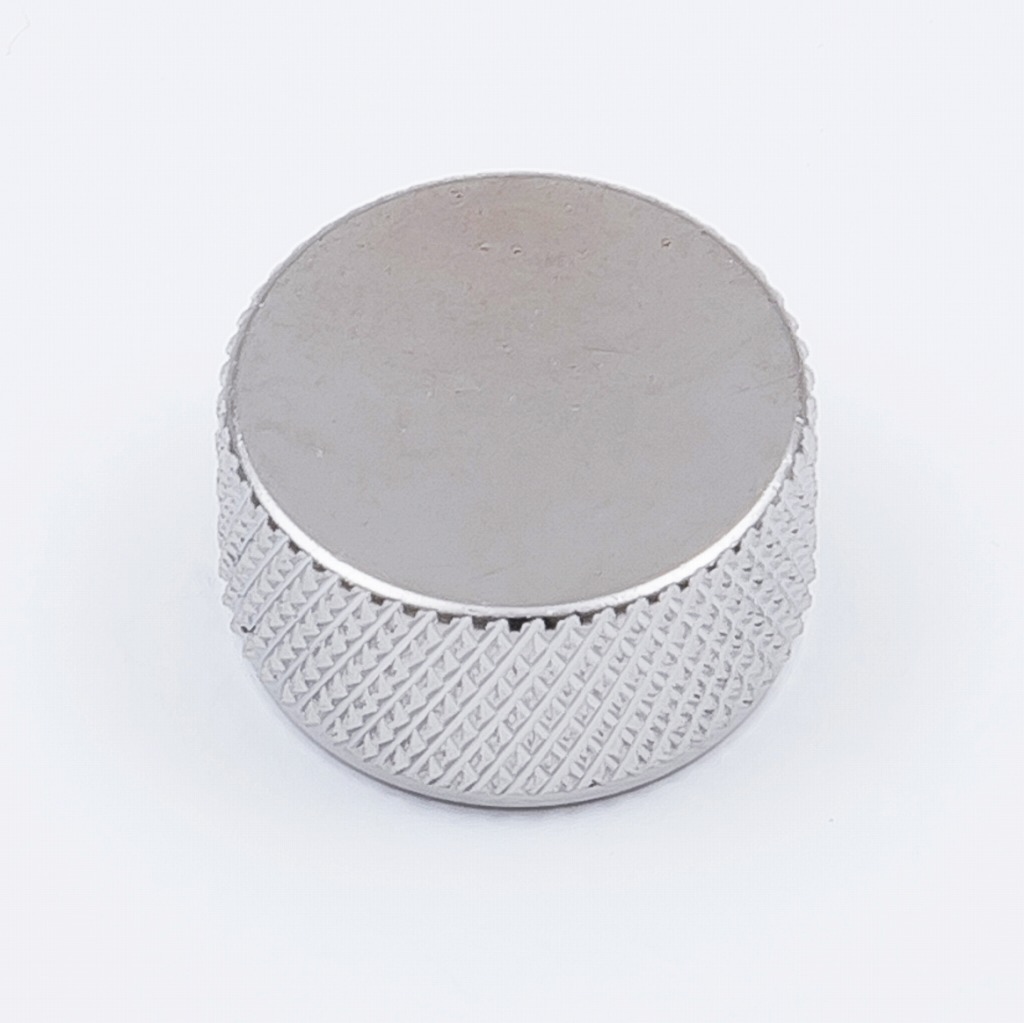

キャップ
M-BNC 変換
M-TNC 変換
M-N 変換
Mコネクタ適用ケーブル
JIS規格
MIL規格
豆知識：ケーブルについて
- JIS規格
- 日本産業規格のケーブル。頭の数字が上がると太くなり、「D：50Ω」「C：75Ω」とインピーダンスを表す。
- MIL規格
- 米軍調達物資規格のケーブル。「RG」から始まり、ミルスペックとも呼ばれる。
Mコネクタの特長
中心コンタクトとシェルが一体
Mコネクタのプラグ・ジャックは、中心コンタクトがなく、シェルと一体型です。
脱着半田タイプがある
Mコネクタのプラグ・ジャックは、シェルの取り外しが可能な、脱着半田タイプのXシリーズがあります。
Mプラグ Xシリーズ
Mジャック Xシリーズ
Mコネクタの主な用途
アマチュア無線等
Mコネクタの規格/寸法
※数値は代表値です。詳しくはお問い合わせください。
| 相当規格（Compatible Standards） | JIS C 5419 |
| 特性インピーダンス（Impedance） | 不整合（Non-Matching） |
| 結合方式（Conneciton） | ネジ（Threaded Coupling） M16-P1 |
| 定格電圧（Voltage Rating） | AC 500V |
| 耐電圧（Maximum Voltage） |
|
| 絶縁抵抗（Insulation Resistance） | 1,00MΩ min. at DC 500V |
| 接触抵抗（Contact Resistance） | 3mΩ max. at DC 1A |
| 使用周波数範囲（Frequency Range） | 0 ～ 200MHz |
Mコネクタに関するよくある質問
Q
インピーダンス整合はとれていますか？
A
Mコネクタは、インピーダンスが不整合の規格です。そのため、高周波製品には使用できず、200MHzまでとなります。
他カテゴリーとの変換コネクタにおいても、Mコネクタと変換すると、インピーダンス不整合となります。
Q
主にどういった場面で使われますか？
A
アマチュア無線など、周波数帯が低い製品で使われています。
Q
UHFコネクタとは違うのですか？
A
Mコネクタと似た形状で、UHFコネクタがあります。
MとUHFは、接続部のネジが異なっており、相互に接続はできません。
